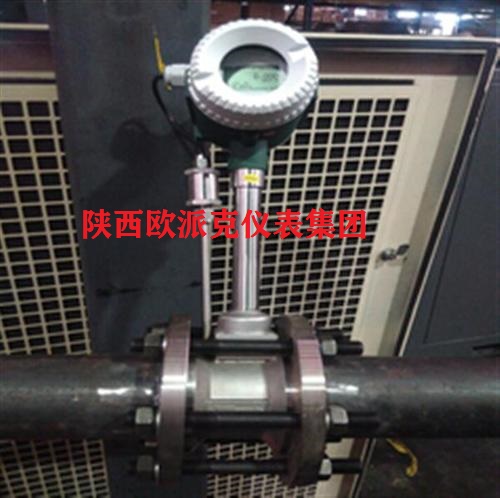

温压一体蒸汽涡街流量计
所属分类:涡街流量计
浏览次数:46236
产品说明:OPEC- LUGB型涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计,并可作为流量变送器用于自动化控制系统中。该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。
029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
产品详情
产品选型表
选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺
产品详情


插入式涡街流量计流量范围:


      注:表中数据为理论值。液体使用流量范围的测试条件是常温水( t=20°C,p= 1000Kg/m3 )。气体使用测量范围的测试条件是常温常压的空气(t=20°C,P=101.325KPa, ρ=1.205Kg/m3 )

      A、已知标准状态下的体积流量换算成工况下的体积流量

      一般气体的计量 单位常用标准状态体积计量单位,既标准立方米/小时(Nm3/h) ,简称"标方” 。按以下 公式先将标准状态体积流量换算成工况状态体积流量,既立方米/小时( m3/h )然后再与表3、表4适用流量范围进行比较。



式中:

     QI :被测介质工况状态下的体积流量。( m3/h )

     Q标:被测介质工况状态下的体积流量。( Nm3/h,20°C , 0.1013MPa 压力下)

     TI :被测介质工况状态下的介质温度。( 293.15K)

     Pr :被测介质工况状态下的介质压力,表压。(MPa)

     B、对于饱和蒸汽,可按表5所给质量流量的范围对照选取。

     C、对于过热蒸汽,则应先对照过热蒸汽表(表6)查出其相应温度及压力(取 压力:表压+1)下的密度值,然后根据给定的质量流量通过下式计算出对应的体积流量,再与表3、表4相应口径气体流量对照选型。


饱和度蒸汽的流量范围:


图3温压补偿一-体化智能涡街流量计与分体式温压补偿涡街流量计安装示意图


七、结构及安装尺寸

1、法兰夹装涡街流量计外形尺图4和表8


法兰夹装流量计外形标尺寸


2、法兰连接涡街流量计的主要尺寸见


法兰连接涡街流量计外形表尺寸


流量计与管道的安装形式








产品选型表



                                               型号                                                     说明
OPEC-LUGB





检测方式:压电式传感器
OPEC-LUCE





检测方式:电容式传感器
连接方式1




法兰夹装型(适用于满管式涡街流量计)
2




法兰连接型(适用于满管式涡街流量计)
3




简易插入型(适用于插入式涡街流量计)
4




球阀插入式(适用于插入式涡街流量计)
测量介质L



液体
G



压缩空气
S



蒸汽
T



特殊气体
公称通径00


15mm
01


20mm
02


25mm
03


32mm
04


40mm
05


50mm
06


65mm
08


80mm
10


100mm
12


12 5mm
15


150mm
20


200mm
25


250mm
30


300mm
35


3 50mm
40


400mm
45


450mm
转换器类型A

智能型: 24VDC供电,二线制输出4~ 20mA ,就地表头不带显示
B

智能型: 24VDC供电,三线制输出脉冲信号,就地表头不带显示
C

智能型: 24VDC供电,二线制输出4 ~20mA,就地表头带显示
D

智能型: 24VDC供电,三线制输出脉冲信号,就地表头带显示
E

附加RS485通讯(标准Modbus)协议, HART通讯协议
补偿形式N
无温度和压力补偿
T
温度补偿(适合蒸汽测量)
P
压力补偿(适合气体测量)
Y
一体化温度和压力补偿
F
分体式温度压力补偿,配智能流量积算仪+配套壁挂式仪表箱
防爆要求N标准型:不防爆
D防爆型:隔爆型ExdIICT4
A防爆型:本安型ExiallCT4


选型样本下载
选型样本下载 欧派克仪表整套选型样本下载
使用说明书下载
典型案例


知识分享

蒸汽流量计如何正确选型?

蒸汽流量测量在80年代人们普遍采用标准孔板流量计,但从流量仪表发展状况来看,孔板流量计尽管其历史悠久、应用范围广;人们对它的研究也最充分,试验数据最完善,但用标准孔板流量计来测量饱和蒸汽流量,它仍存在一些不足之处:其一,压力损失较大;其二,导压管、三组间及连接接头容易泄漏;其三,量程范围小,一般为3比1,对流量波动较大易造成测量值偏低。而涡街流量计具有结构简单,涡街变送器直接安装于管道上,克服了管路泄漏现象。另外,涡街流量计的压力损失较小,量程范围宽,对饱和蒸汽测量量程比可达10比1。因此,随着涡街流量计测量技术的成熟,涡街流量计的使用越来越受到人们的青睐。

随着情况的变化,蒸汽流量计的过热蒸汽经常会转变成为饱和蒸汽,形成汽液两相流介质。对于相流经常变化的蒸汽,使用目前流量仪表流量,肯定会存在测不准的问题。这个问题的解决方法是保持蒸汽的过热度,尽量减少蒸汽的含水量,蒸汽流量计采用卡门涡街原理制造,具有测量精度高、量程宽、功耗低、安装方便、免现场调试等优点,是目前比较理想的蒸汽计量仪表。

售后承诺

陕西欧派克仪表集团有限公司的服务与技术支持人员具有丰富的产品知识和现场操作经验,专业化的服务团队能够确保客户得到专业的服务。专业、快速的服务,是我们不变的承诺!

欧派克坚持“以顾客为中心,达到并超越顾客的要求”的理念来为顾客服务公司服务流程。

欧派克服务流程

​以客户为中心:

本公司向用户承诺,本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。从仪表购买之日起开始计算,在3年质保期内,若收到用户关于此类缺陷的通知,本公司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对所有仪表产品一律保证7天包退3年保修,终身维修。

售后服务承诺:

1、客户的技术疑问,我们承诺在4个小时内处理完毕。

2、返厂维修的仪表我们承诺在3个工作日内出具检测结果,7个工作日内完成维修。

3、仪表返给客户之后2周之内对用户进行回访,并提供自动化相关技术的免费咨询。
