智能电磁流量计
所属分类:电磁流量计
浏览次数:81312
产品说明:OPEC-LD智能电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总线,属国内首创,技术达到国内领先水平。
029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
产品详情
产品选型表
选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺
产品详情


三、仪表特点

       ●测量不受流体密度、粘度、温度、压力和电导率变化的影响。

       ●测量管内无阻流部件,无压损,对直管段要求降低,对浆液测量有独特的适应性。

       ●流量计无机械可动部件,转换器采用优化设计,结构紧密,容易安装,转换器和传感器具有互换性,可自由变更测量范围(0. 5m/s~10m/s)。

       ●合理选用电极和衬里材料,即具有良好的耐腐蚀性和耐磨损性。全数字量处理、抗干扰能力强、测量可靠、精度高,流量测量范围宽。

       ●超低EMI开关电源,适用电源电压变化范围大,抗EMI性好。

       ●采用16位嵌入式微处理器,运算速度快,精度高,低频矩形波励磁,且励磁频率可编程设置,提高了流量测量的稳定性,功耗低。

       ●管道内无可动部件、无阻流部件,测量中几乎没有附加压力损失。

       ●在现场可根据用户实际需要在线修改量程。高清晰度背光LCD显示,全中文菜单操作,适用方便,操作简单,易学易懂。

       ●具有RS485、RS232、HART和Modbus Profibus-DP等数字通讯信号输出(选配)。

       ●测量显示单位可选择和设置分钟为单位和小时为单位记录流量,使用于分时计量制(选配)。

       ●内部具有三个计算器可以反向测量,分别显示正向累积量、反向累积量及差值积算量,内部设有掉电时钟,可记录掉电时间(选配)。

       ●红外手持操作器, 115KHz通讯速率,远距离非接触操作转换器所有功能(选配)。插入式电磁流量计,安装简单,可不断流的带流和带压开孔,具有的安装优势与价格优势。

       ●插入式电磁流量计,流量的检测只与插入深度有关,故该流量计通用性广,互换性强。一种型号就可适用于各种规格管道的流体测量要求。

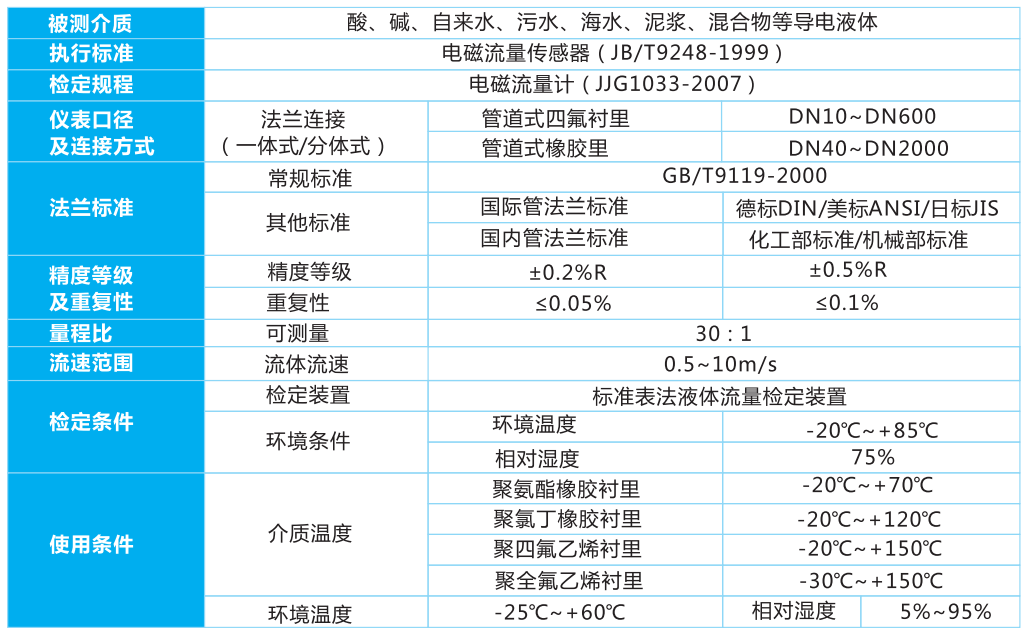

四、技术参数


五、仪表分类

      1、按仪表结构,智能电磁流量计可分为四大类,即:

      ■ 管道式电磁流量计 :广泛测量封闭管道中的导电液体介质,包括酸、碱、盐、自来水、污水、泥浆、废物水及固液两相悬浮等液体流量。

      ■ 插入式电磁流量计:广泛的适用于DN300~ DN3000之间的所有管道,也适合于带压在线安装。

      ■ 电池供电电磁流量计:微功耗设计, 3.6V锂电池,连续工作5年以上,而且更换电池方便。

     ■ 高压型电磁流量计。

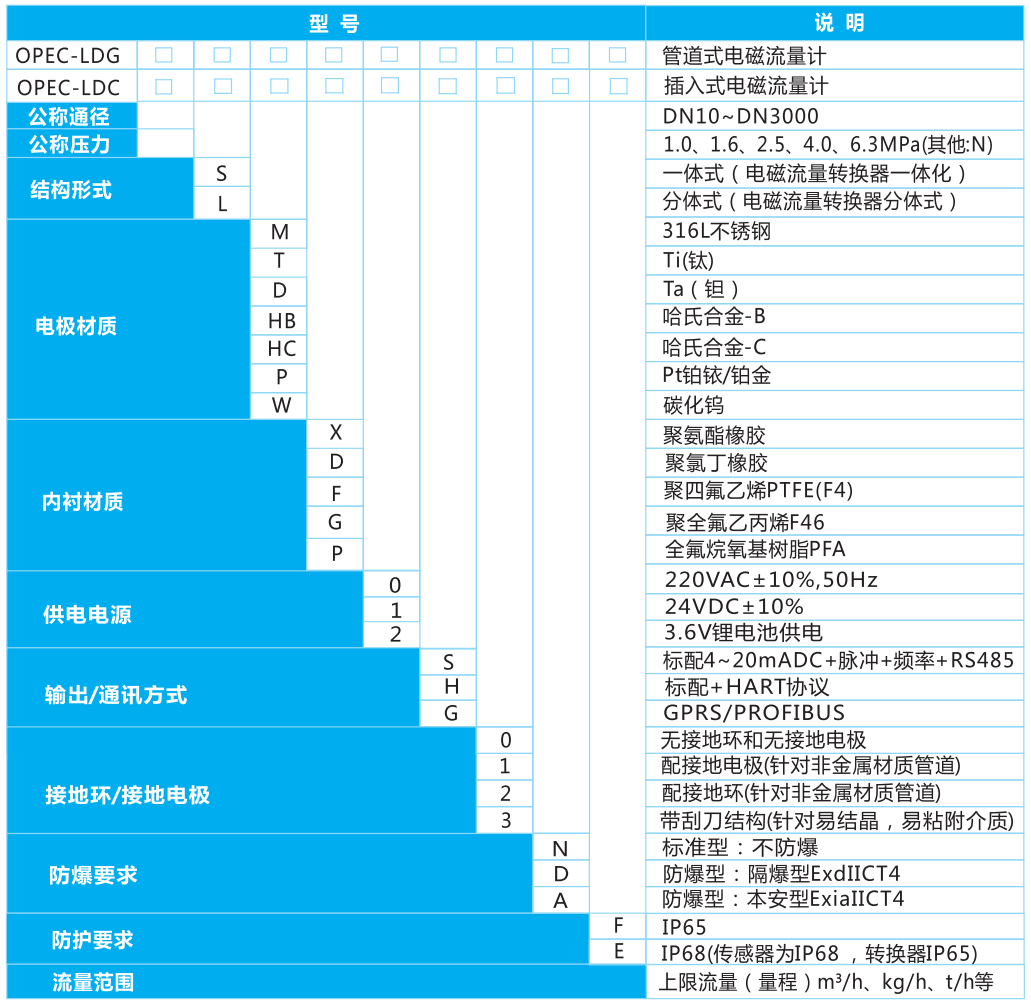

选型表


例:选用一台测量化工污水的分体式电磁流量计管道式DN400,耐压1.6MPa,内衬聚四氟乙烯, 316L不锈钢电极,外供电220VAC,输出4-20mA+ RS485通讯金属管道不需接地环,无需防爆,更大流量2000m3/h,型号应为OPEC-LDG40016LMFOSONE2000

注:管道内存在负压情况,请考虑使用加网型PFA或F46。

七、流量计口径的确定

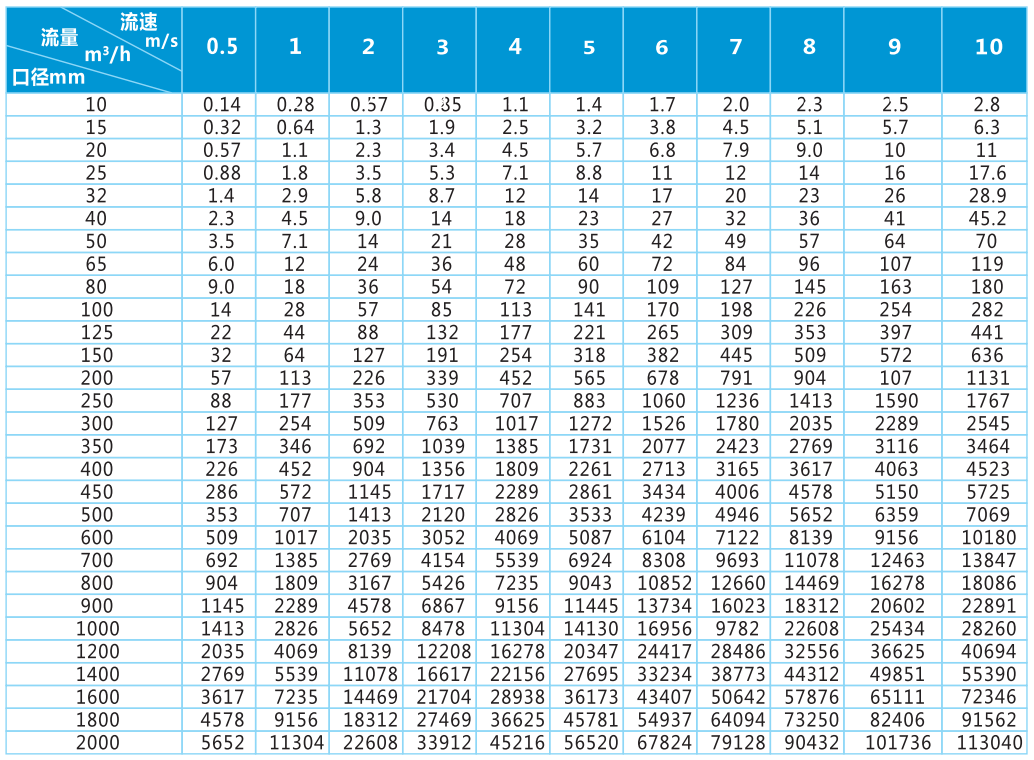

1、OPEC-LDG管道式电磁流量计口-流量-流速对照表

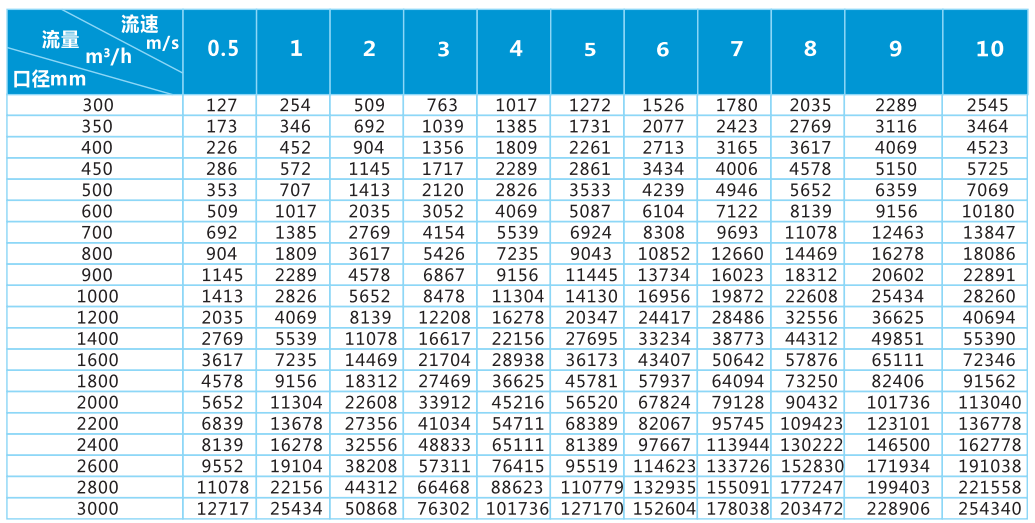

2、OPEC-LDC插入式电磁流量计口径流量-流速对照表



十、电磁流量计安装注意事项

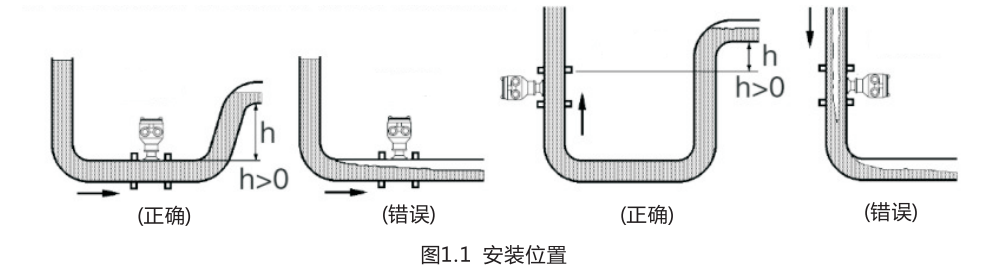

     1、安装位置

      管路必须完全充满液体,保证管路始终充满液体至关重要,否则流量显示会受到影响,而且还会出现测量错误。管路结构的设计必须要保证测流管始终充满液体,当流体有分流或含有固体颗粒沉淀物时,建议使用垂直安装,但采用垂直安装时,要遵循流体从下往上流,以保证管路充满流体。

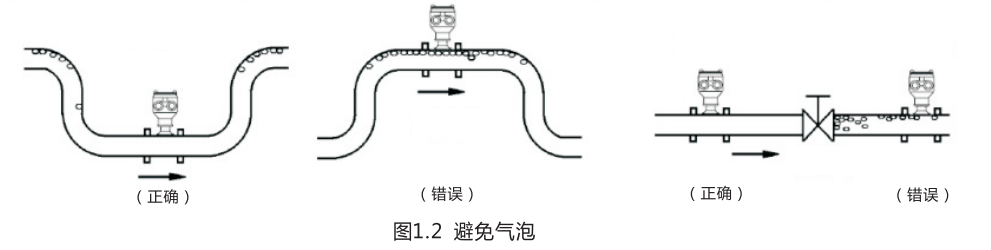

避免气泡,如果有气泡进入流量管,流量显示会受到影响,而且还会出现测量错误。当流体中含有气体时,在管路设计时,必须防止气泡停留在测流管中。如果在测流管附近有阀门,尽量将流量计布置在阀门上游,可避免压力减小产生气泡。

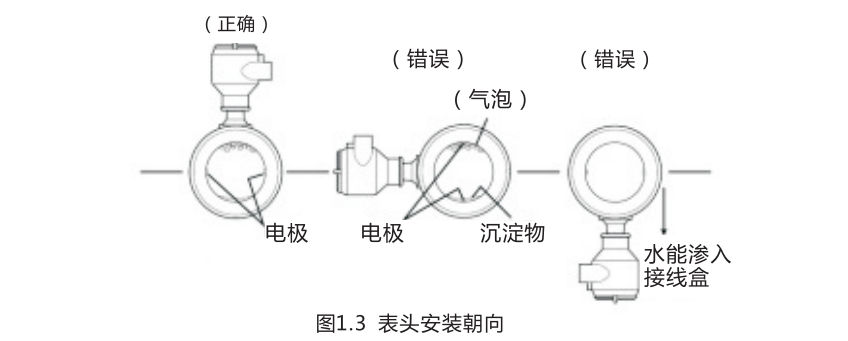

2、电磁流量计安装方向

如果电极与地面垂直,集在顶部的气泡或沉积在底部的沉淀物会导致测量不准和误差,请将电磁流量计的接线盒以及一体型的转换器安装在管道系统的顶部,防止有水进入。

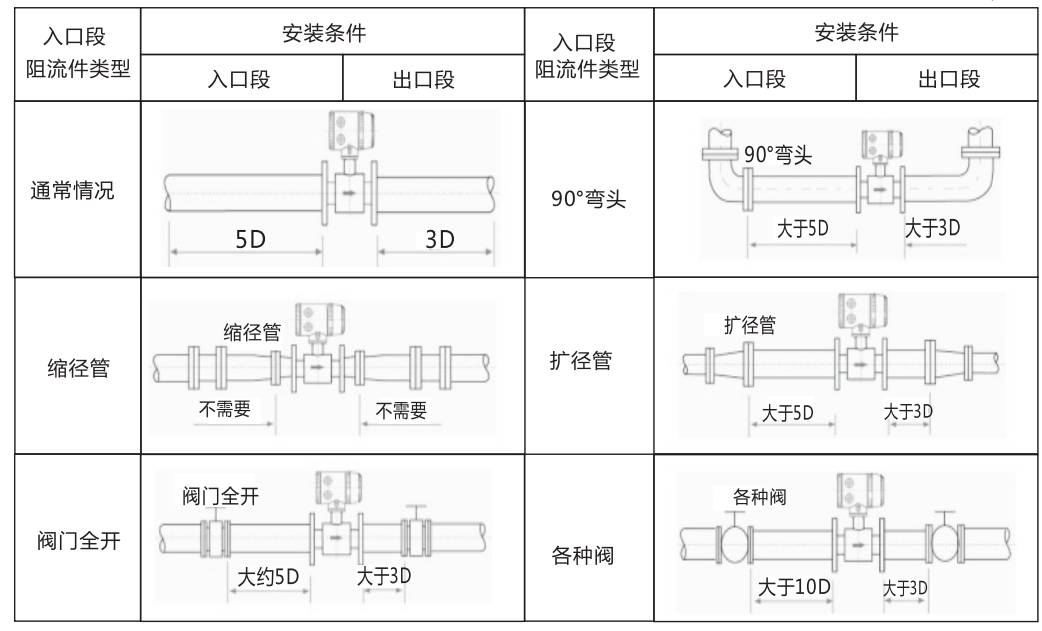

3、电磁流量计安装前后直管段要求

    在电磁流量计附近不要安装任何可能会干扰磁场、感应信号电压和干扰测流管流场分布的东西。一般情况下,需要保证上游5D和下游3D的直管段,如有弯头,阀门等干扰的流件,则所需直管段长度应更大。强烈建前后直管段要求如下:


4、保持流体稳定的电导率

    避免将流量计安装在流体电导率不均匀的位置,如果在电磁流量计。上游端附近注入化学物质,可能会影响流量准确测量,为避免这种情况,建议将化学物质的注入改在流量计的下游端,如果必须从上游端注入,请使用足够长的直管段(大约50D)以保证流体与化学物质充分均匀混合。

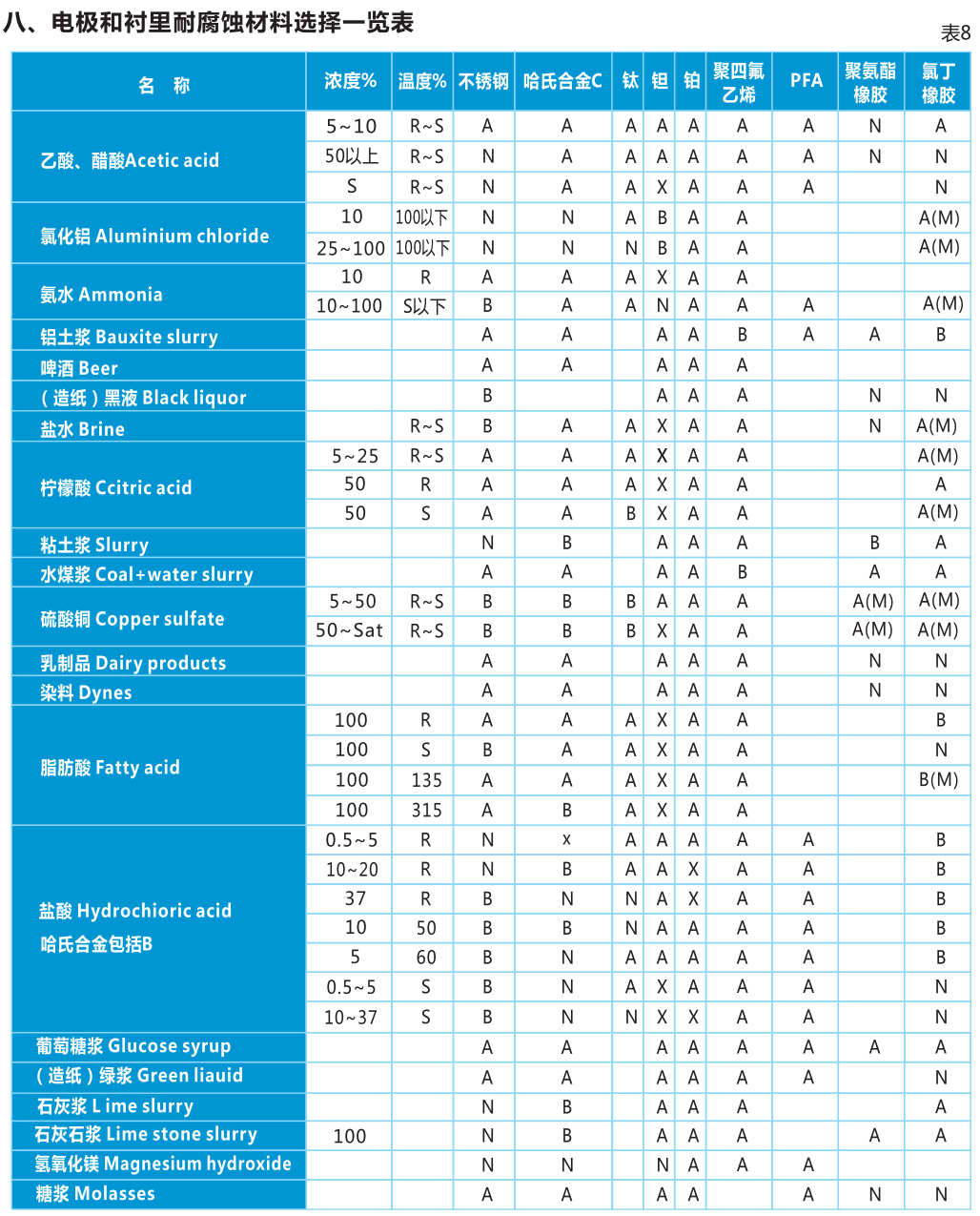

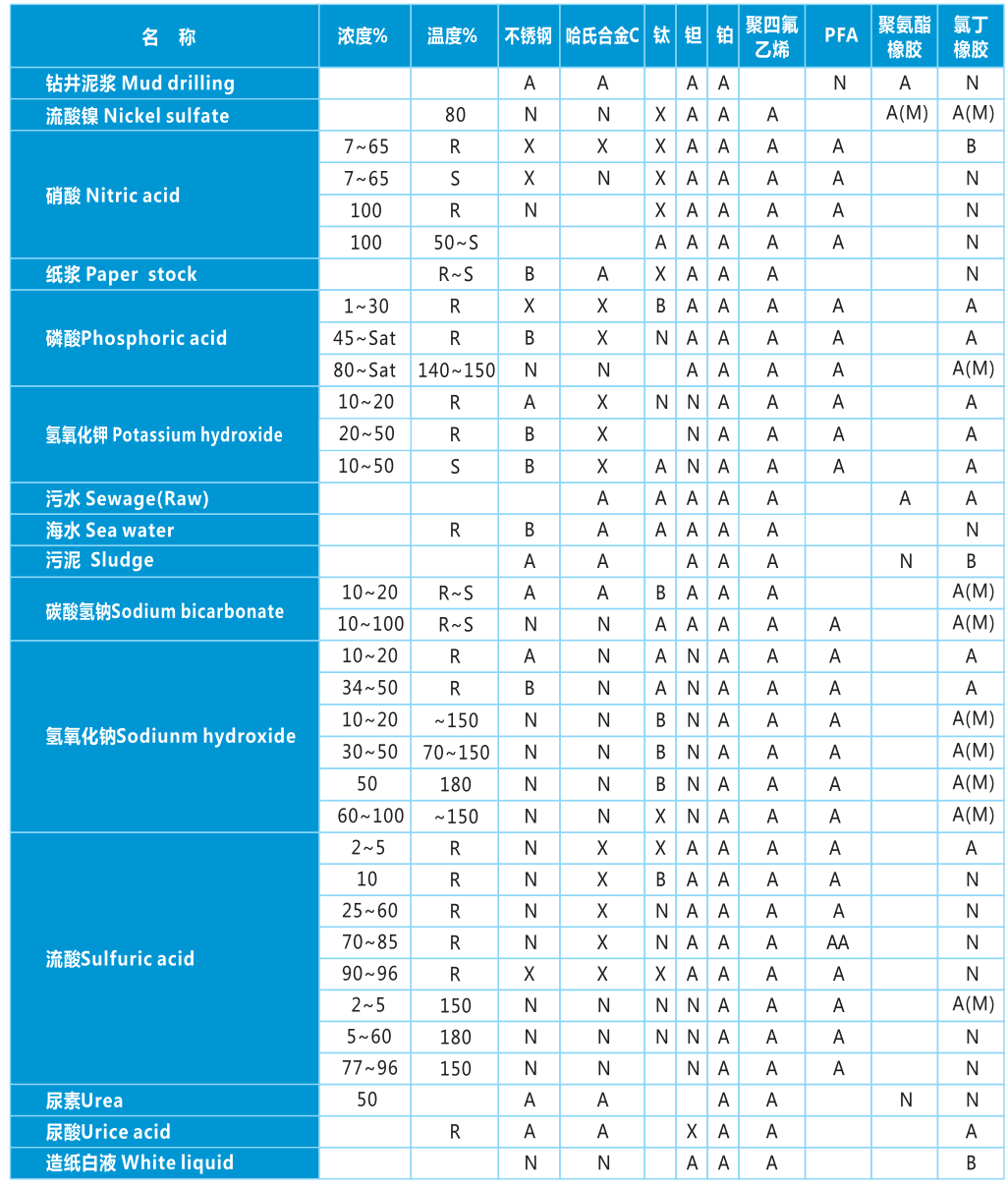

号说明:A-适用;B-可用,寿命短;N-不能用;X-耐腐蚀,但不推荐;空白-无数据; ;R-室温;S-沸点;Sat-饱和; ( M ) -决定于衬里高耐温


符号说明:A-适用;B-可用,寿命短;N-不能用;X-耐腐蚀,但不推荐;空白-无数据; R-室温; S-沸点;Sat-饱和;; ( M ) -决定于衬里高耐温

产品选型表

五、仪表分类

      1、按仪表结构,智能电磁流量计可分为四大类,即:

      ■管道式电磁流量计 :广泛测量封闭管道中的导电液体介质,包括酸、碱、盐、自来水、污水、泥浆、废物水及固液两相悬浮等液体流量。

      ■ 插入式电磁流量计:广泛的适用于DN300~ DN3000之间的所有管道,也适合于带压在线安装。

      ■ 电池供电电磁流量计:微功耗设计, 3.6V锂电池,连续工作5年以上,而且更换电池方便。

      ■高压型电磁流量计。

六选型表


例:选用一台测量化工污水的分体式电磁流量计管道式DN400,耐压1.6MPa,内衬聚四氟乙烯, 316L不锈钢电极,外供电220VAC,输出4-20mA+ RS485通讯金属管道不需接地环 无需防爆更大流量2000m3/h 型号应为OPEC- LDG40016LMFOSONE2000

注:管道内存在负压情况,请考虑使用加网型PFA或F46。


选型样本下载
选型样本下载 欧派克仪表整套选型样本下载
使用说明书下载

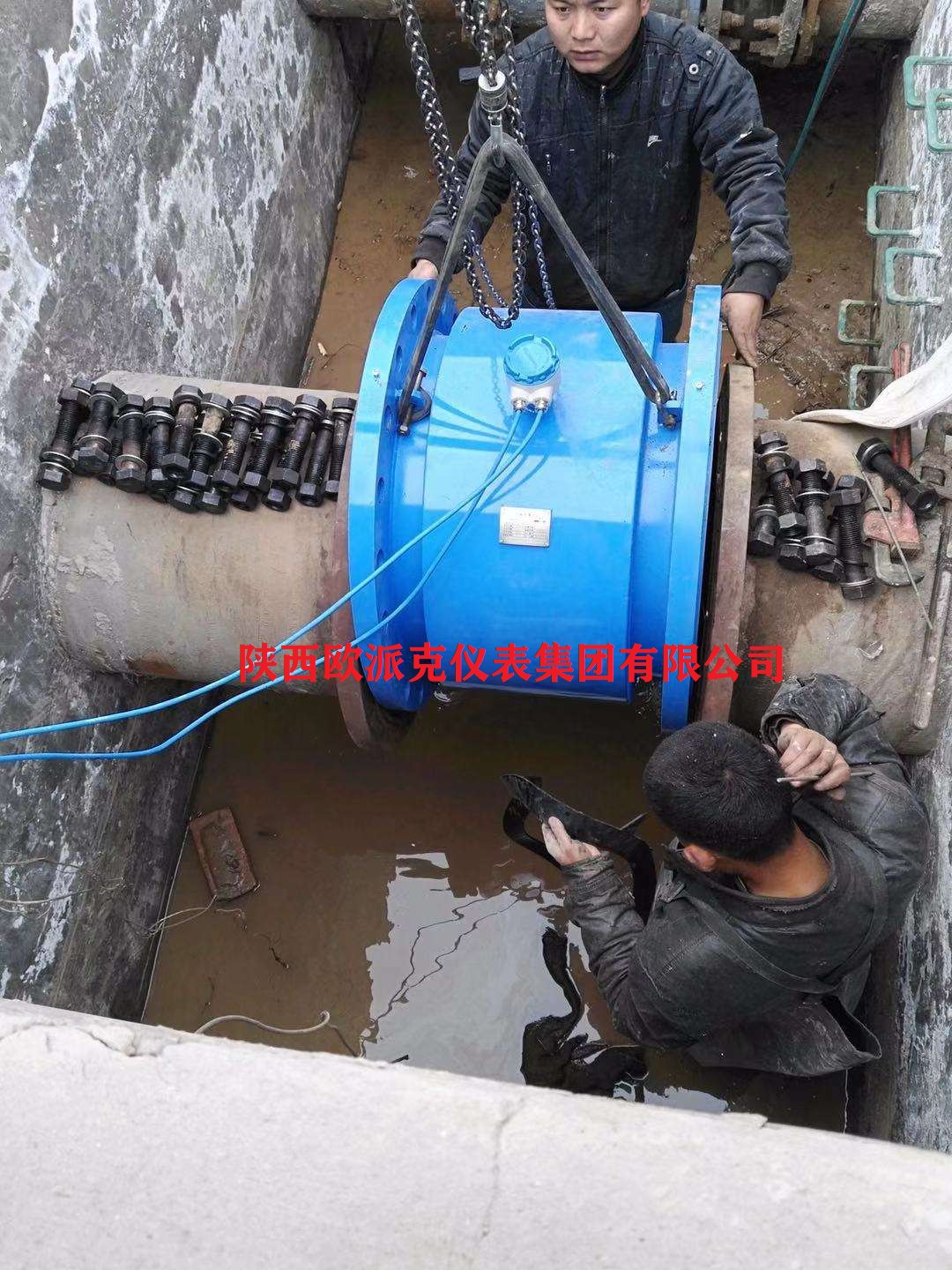

典型案例











知识分享

分享电磁流量计选型的知识要点

电磁流量计经过多年的发展,性能不断的完善,功能也逐步的强大。按分类也有多种,如按励磁方式分类有直流励磁型、交流工频励磁型、双频励磁型和低频矩形波励磁型。都是采用法拉第电磁感应定律的原理,生产的一种测量导电液体体积流量的仪表。

  电磁流量计具有压力损失极小,对介质的密度、粘度、温度、压力等参数没有要求,而且对直管段的要求也很低。下面就来对如何选用流量计坐下总结。

  1、介质的电导率

  介质的电导率不能低于规定的下限值,如果低于下限值就会产生测量误差,导致不能正常使用,超过上限值即使变化也可以测量,示值误差变化不大。

  工业用水及其水溶液的电导率大于10-4S/cm,酸、碱、盐液的电导率在10-4~10-1S/cm之间,低度蒸馏水为10-5S/cm,这些使用是没有问题的,比如石油制品和有机溶剂电导率过低就不能使用了。使用的水溶液可能用工业用水配比,电导率将略高,是有利于流量测量。下图列出若干液体在20°C时的电导率。

  2、电极材料

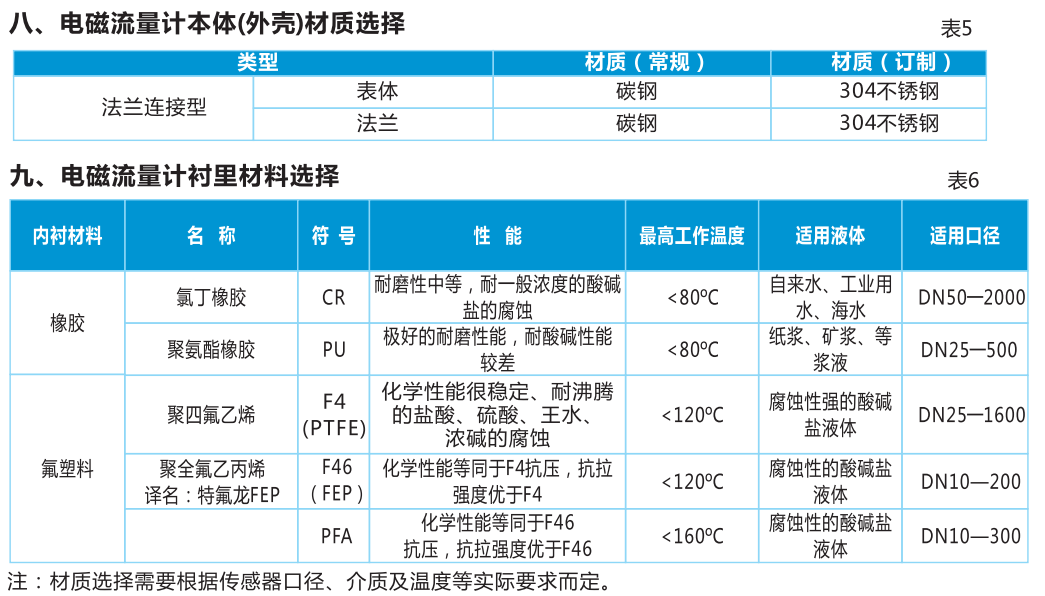

  在测量使用过程中想要达到良好的测量效果,更长时间的使用寿命,就必须根据被测流体是否具有腐蚀性来选择电极的材料,具体请咨询厂家腐蚀手册。下图为常见的电极材料及对应耐腐蚀性能。

  3、量程口径

  传感器的口径不一定要与管径相同,必须根据实际流量而定,依据计算公式选定流量计的口径。对于工业输送水等液体,一般管道流速1.5~3m/s,电磁流量计用在这样的管道上,传感器口径与管径相同即可。

  电磁流量计满度流量时液体流速可在1~10m/s范围内选用。上限流速在原理上是不受限制的,建议不超过5m/s,如果衬里材料能承受液流冲刷。满度流量的流速下限一般为1m/s,有些型号仪表则为0.5m/s

  用于有易黏附、沉积、结垢等物质的流体,选用流速不低于2m/s,更好提高到3~4m/s或以上,起到自清扫、防止黏附沉积等作用。用于矿浆等磨耗性强的流体,常用流速应低于2~3m/s,以降低对衬里和电极的磨损。在测量接近阈值的低电导液体时,尽可能选定较低流速(小于0.5~1m/s),因流速提高流动噪声会增加,而出现输出晃动现象。

  4、含有混合物

  混入成泡状流的微小气泡仍可正常工作,但测得的是含气泡体积的混合体积流量,气体含量增加到形成弹()状流,电极可能被气体盖住使电路瞬时断开,出现输出晃动甚至不能正常工作。

  5、介质有沉淀

  液体易在管壁附着和沉淀物质的流体时,若附着的是比液体电导率高的导电物质,信号电势将被短路而不能工作,若是非导电层则首先应注意电极的污染,如选用不易附着尖形或半球形突出电极、可更换式电极、刮刀式清垢电极等。易产生附着的场所可提高流速以达到自清扫的目的,还可以采取较方便的易清洗的管道连接,可不拆卸清洗传感器。接触型电极电磁流量计附着非导电膜层,仪表仍能工作,但若为高导电层则同样不能工作。

  电磁流量计作为一种重要的工业流量测量的仪表,在应用中充分发挥其作用,如何选型和安装就成了一个关键的问题。
