超声波液位计
所属分类:超声波液位计
浏览次数:46641
产品说明:OPEC3000系列超声波液物位计性能稳定,精度高 ,防水外壳,操作简单,适用于各种场合的液物位检测。其主要芯片采用飞利普工业级单片机,数字温度补偿和相关专用集成电路,干扰回波抑制,抗干扰性极强,可任意(自定义设定)设置上下限报警开关输出。
029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
产品详情
产品选型表
选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺
产品详情

OPEC3000系列超声波液位计

一、概述

OPEC3000系列超声波液位计是由换能器(探头)发出高频脉冲声波遇到被测物料(液体,固体)表面被反射折回,反射回波被同一换能器接收转换成电信号。此信号经微处理器程序的远程及控制。可实现多种典型模式显示使物位计能适应固体、液体、粉尘等各种复杂工况。同时具有强发射力的换能器采用了更新的结构与制造工艺,显著提高了换能器的工作性能,可广泛应用于化工、电力、 冶金、轻工、水处理等工业或民用部门的各种液位、料位的测量,它更适用于对具有强腐蚀性的酸碱液或粘稠的、浑浊的、含有杂质的固体、液体的物位测量。


二、产品特点

       ※一体化设计,安装方便(可选分体)

       ※两(三)线制接线强劲声波发鼽测量稳定可靠

       ※过压、过流、雷电保护

       ※光电隔离的4 ~ 20mA电流输出

       ※失效保护,电流输出22 mA

       ※允许较大电流通过的双继电器用于泵控制或报警

       ※带有LCD或LED的大显示窗,便于调试和观察

       ※先进的自夹紧式接线端子,保证接线永不松动

       ※智能信号处理技术保证仪表适应各种工况

       ※灵活的支架或法兰安装

三、产品分类

       根据检测对象仪表分为: 料位计、液位计、液位差计

       根据应用场合仪表分为:普通型、防腐型、防爆型

       根据仪表封装仪表分为: -体型或分体型

       根据供电电压仪表分为: 24VDC、220VAC

       根据电路结构仪表分为:两线制、三线

1、二线制超声波液位计


* 标准条件:温度20±5°C,湿度45%~75%,周围无风, 1bar的空气中

2、三/四线制超声波液位计


*标准条件:温度20±5°C,湿度45%~75%,周围无风,1bar的空气中。

产品选型表
选型样本下载
选型样本下载 欧派克仪表整套选型样本下载
使用说明书下载

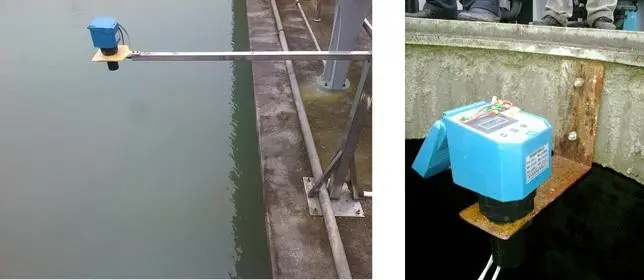

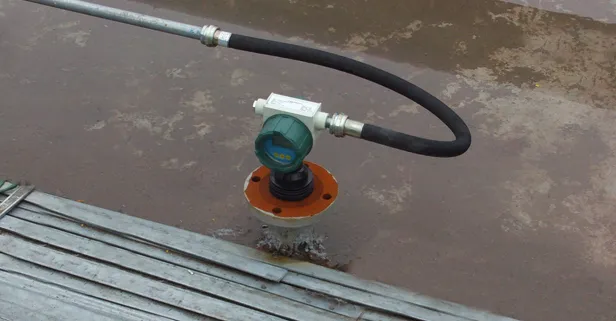

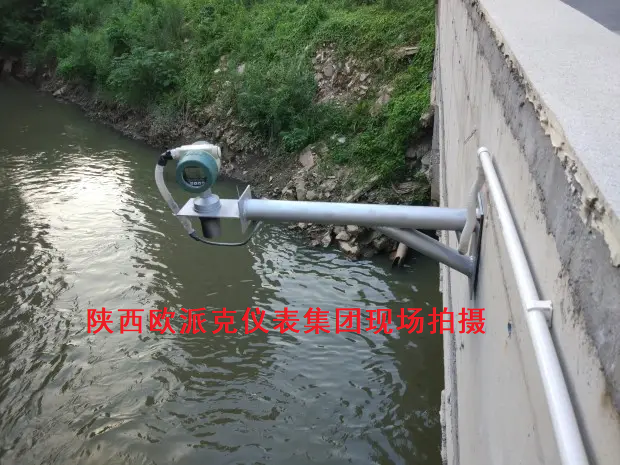

典型案例





知识分享

超声波液位计有哪些安装要求



基本要求

换能器发射脉冲超声波时,都有一定的发射开角。从换能器下沿到被测介质表面之间,由发射是超声波波束所辐射的区域内,尽可能有障碍物,因此安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、支架等。如果有障碍物干扰情况下,安装时需要进行"虚假回波存储"。另外须注意超声波波束不得与加料料流相交。

安装仪表时还要注意:更高料位不得进入测量盲区;仪表距罐壁必须保持一定的距离;仪表的安装尽可能使换能器的发射方向与液面垂直。安装在防爆区域内的仪表必须遵守防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合,仪表必须接地。

图示说明

测量的基准是探头的下边沿。


1、盲区 2、空仓(更大测量距离) 3 更大量程 4、测量范围

注:使用超声波物位计时,务必保证更高料位不能进入测量盲区。

安装位置


在安装超声波物位计的时候,注意仪表和容器壁至少保持200mm的距离。

1、基准面
2、容器中央或对称轴


对于锥形容器,且为平面罐顶,仪表的更佳安装位置是容器顶部中央,这样可以保证测量到容器底部。

常见安装位置的正误




1、错误:换能器应与被测介质表面垂直。
2、错误:仪表被安装在拱形或圆形罐顶,会造成多次反射回波,在安装时应尽可能避免安装在容器中央。
3、正确

售后承诺

陕西欧派克仪表集团有限公司的服务与技术支持人员具有丰富的产品知识和现场操作经验,专业化的服务团队能够确保客户得到专业的服务。专业、快速的服务,是我们不变的承诺!

欧派克坚持“以顾客为中心,达到并超越顾客的要求”的理念来为顾客服务公司服务流程。

欧派克服务流程

​以客户为中心:

本公司向用户承诺,本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。从仪表购买之日起开始计算,在3年质保期内,若收到用户关于此类缺陷的通知,本公司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对所有仪表产品一律保证7天包退3年保修,终身维修。

售后服务承诺:

1、客户的技术疑问,我们承诺在4个小时内处理完毕。

2、返厂维修的仪表我们承诺在3个工作日内出具检测结果,7个工作日内完成维修。

3、仪表返给客户之后2周之内对用户进行回访,并提供自动化相关技术的免费咨询。
