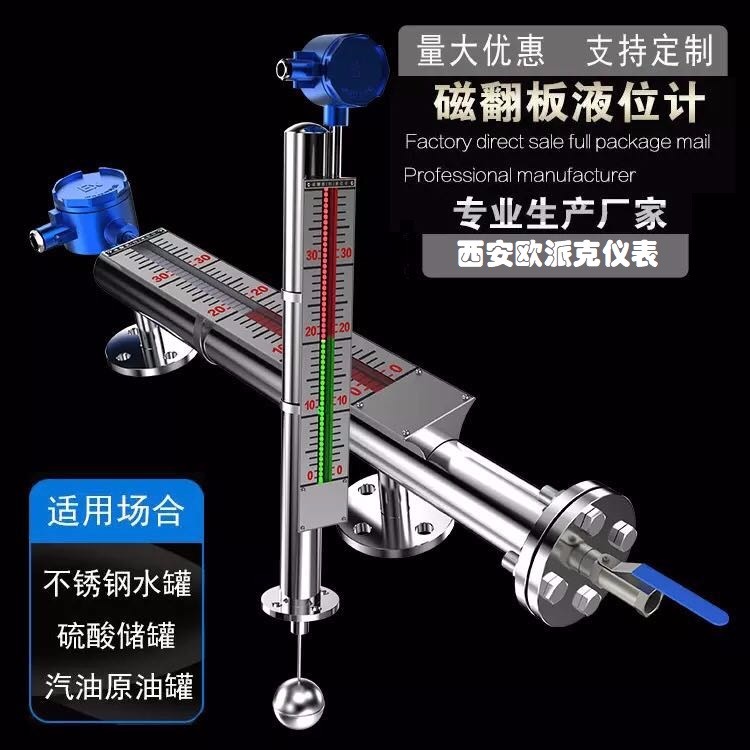

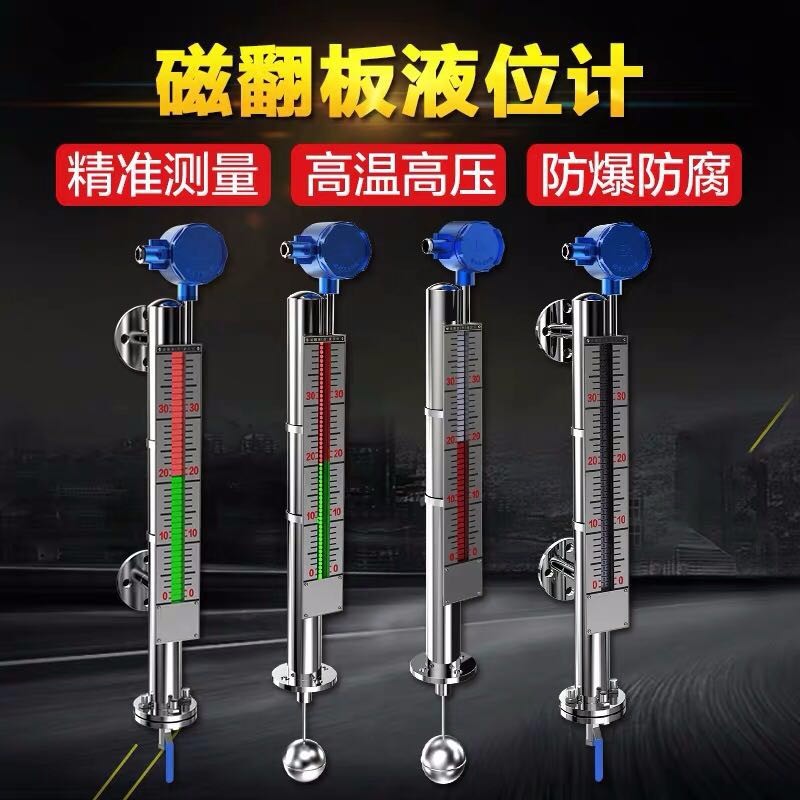

OPEC-UH磁翻板液位计
所属分类:磁翻板液位计
浏览次数:47941
产品说明:OPEC-UH磁翻板液位计是一种新颖的现场检测仪表,它的主体材质为不锈钢304/316、可全面取代玻璃管(板)液位计。液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的 磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°。 采用进口元件,进口干簧管,国内优质原料生产出国内高品质产品。
029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
产品详情
产品选型表
选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺
产品详情

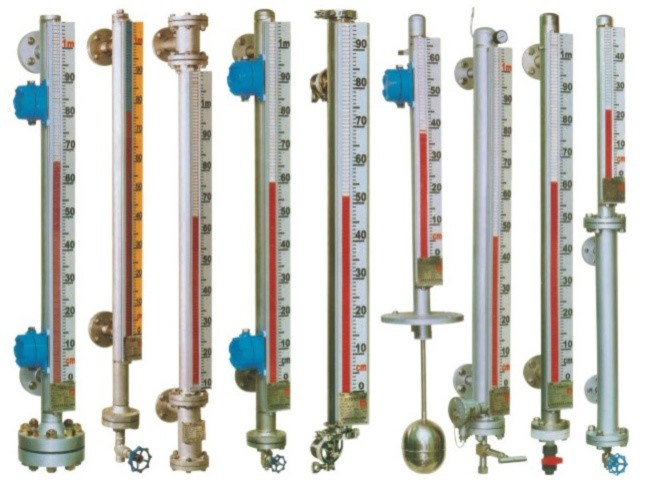

OPEC-UH系列磁翻板液位计

一、产品概述

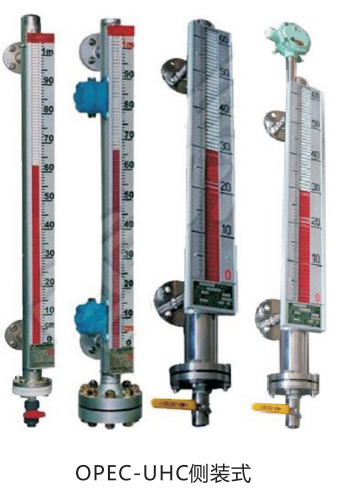

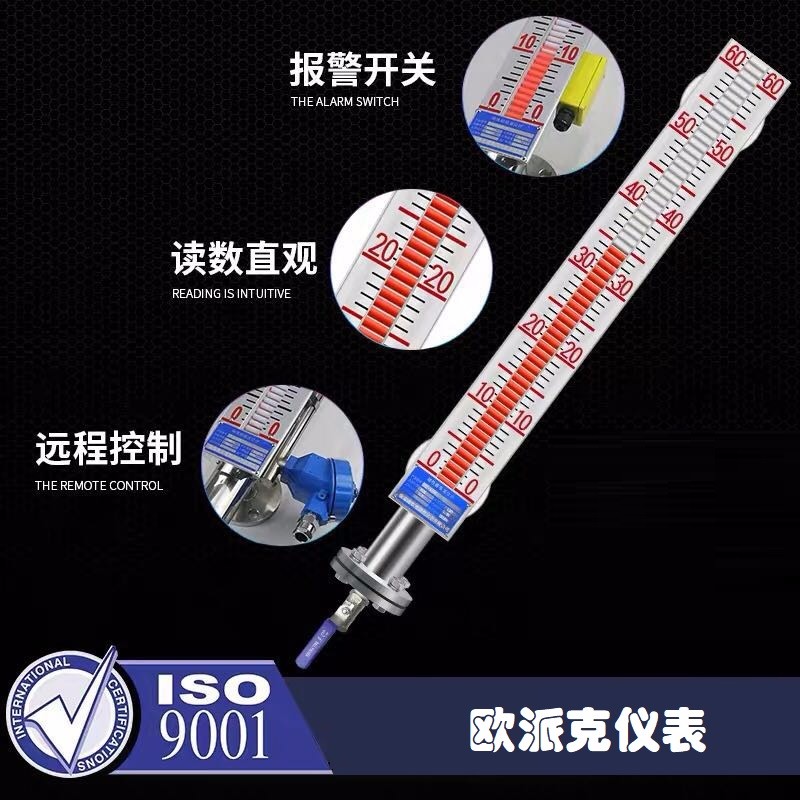

OPEC-UH系列磁翻板液位计也叫磁翻柱液位计,又叫磁性1635759973484459.png液位计,选用优质不锈钢材料制造, 适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。全过程测量高密封、防泄漏、无盲区,显示醒目,读数直观,且测量范围大。配选限位开关,可实现液位的上、下限报警和控制。选配液位变送器,可将液位信号转换成4~ 20mADC标准远传信号,实现远距离检测、显示、记录与控制。广泛用于电力、石油、化工、冶金、环保、船舶、建筑等各行业生产过程中的塔、罐、槽和锅炉设备的液位和界面测量与控制。本系列产品符合化工部

二、结构原理

磁翻板液位计根据浮力原理和磁性耦合作用原理工作,当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的 磁钢通过磁耦合传递到现场指示器驱动红白翻柱翻转180° ,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。加装限位开关实现液位报警与控制,加装变送器实现标准信号输出供显示与控制。(备注:本公司最新研发生产-款为真 空管面板,翻柱为黑黄翻柱)。

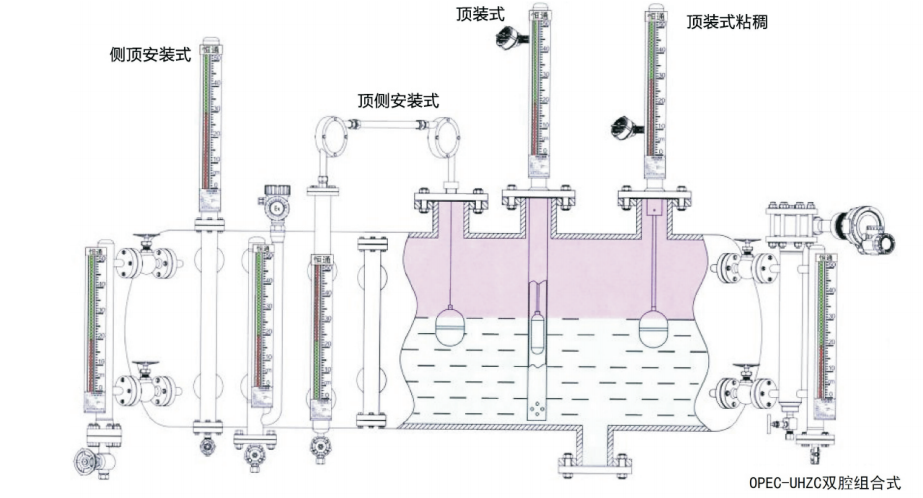

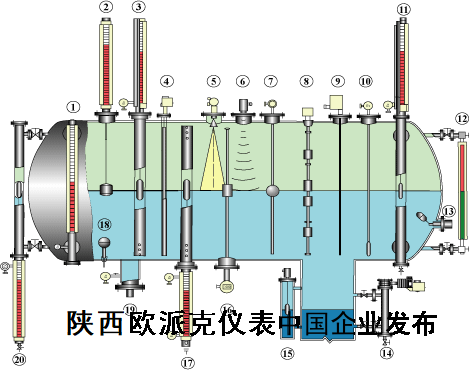

三、安装示意图



测量范围: 150~ 8000mm(大于8000mm可协商订货)

度:土1~5mm

介质密度: 0.4~4.0g/ cm3

介质密度差:≥0 .15g/ cm3(测量界位)

工作压力: -0.1~42MPa

工作温度: -160~450°C

连接法兰:法兰通径为DN20~DN150 ,法兰标准采用化工部HG/T20592-97法兰标准,其它法兰标准在订货时注明。

法兰材质:碳钢、304、316、 Ti、PTFE

环境振动:频率≤25Hz振幅≤0.5mm

跟随速度:≤0.08m/s

介质粘度:≤0.4Pa.s

主导管材质: 1Cr18Ni9Ti、304、316L、PP、PTFE、

304/316不锈钢内衬PTFE

主导管直径: φ48、φ57、φ62mm

磁翻柱材质: ABS塑料小于80°C ;陶瓷或金属大于80°C

显示器材质: ABS塑料小于80°C ;铝合金大于80°C

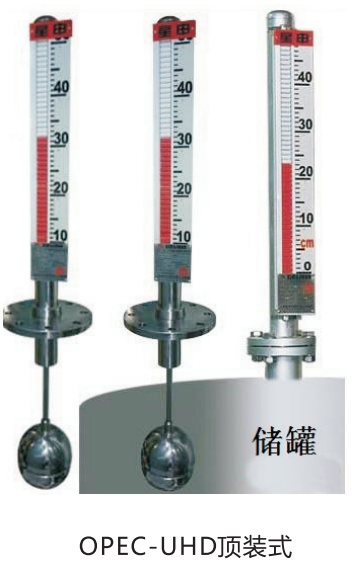

安装方式:侧装和顶装都需垂直安装

排污阀:球阀、针型阀。

五、产品特点

OPEC-UH系列磁翻板液位计的零部件采用1Cr18Ni9Ti、316 L.304不锈钢内衬PTFE(聚四氟乙烯)、PVC、PP等材料及进口元件具有 的可靠性和抗腐蚀性能。其特点十分显著:

设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用;

测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的; .

工作压力范围宽,耐压从负压到42MPa ;

工作温度范围宽,适用于从-160~+450°C ;

广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位、界面测量;

各型号均可选配磁性报警开关,实现高低液位自动控制或报警;

各型号均可选配4~ 20mADC液位变送器,实现远距离集中测量与控制。

六、产品适用对象

OPEC-UH系列磁翻板液位计液位计能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类.贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氨、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发器及其他压力容器内与1Cr18Ni9Ti、304+PTFE(内衬聚四氟乙烯)、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供您选择,以适应不同场合、环境的要求。

七、附加功能选择项

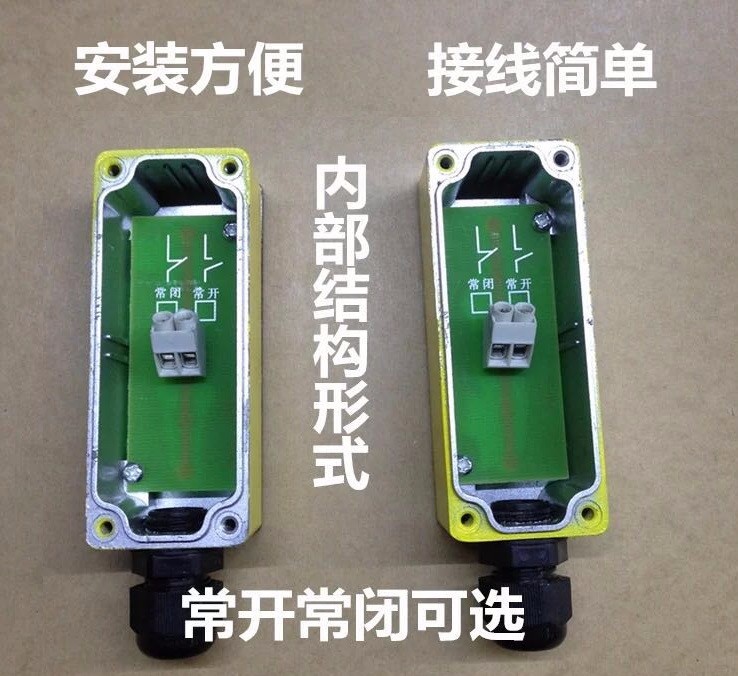

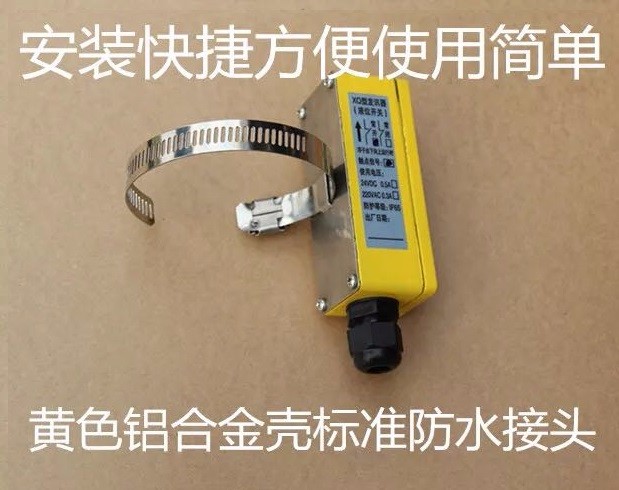

磁性限位开关 :

         常开型:高于报警点闭合

         常闭型:高于报警点断开

         开关容量: 250VAC1A(阻性) 250VAC 0.2A(阻性)

         开关寿命: 1x105次

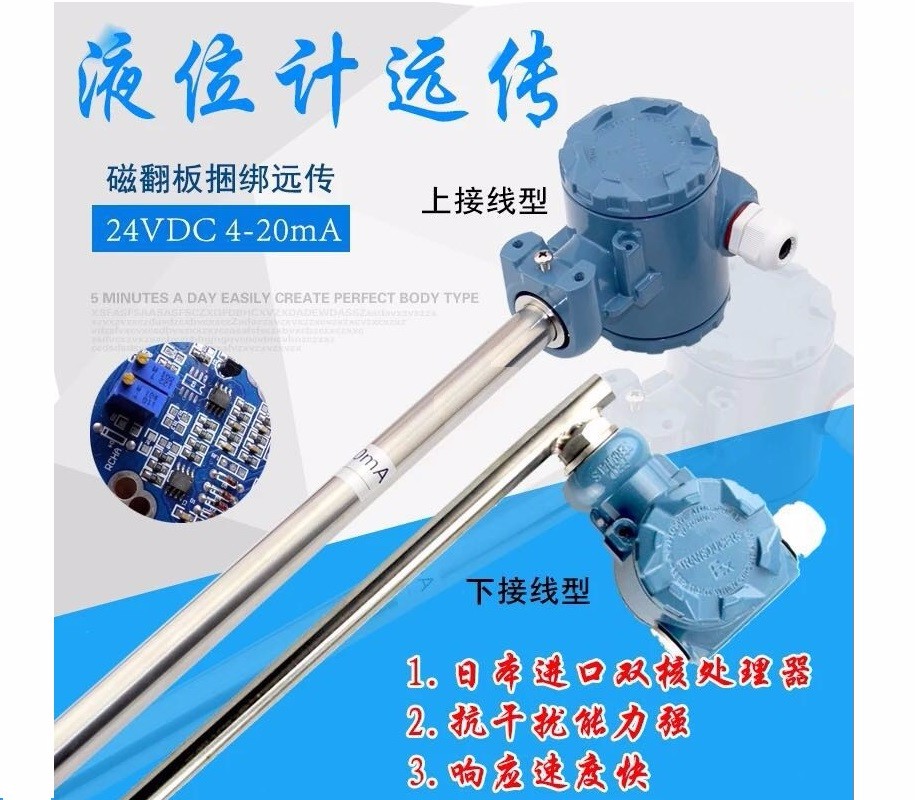

液位变送器:

         输出电流: 4~ 20mADC(二线制)

         分辨率:土1~土10mm

         负载电阻: 5002 ( 24VDC供电时)

         工作电源: 16~30VDC

智能液位变送器:

         输出电流: 4~ 20mADC,可选带HART协议。

         分辨率: 0.2mm

         负载电阻: 5002 ( 24VDC供电时)

         工作电源: 16~30VDC

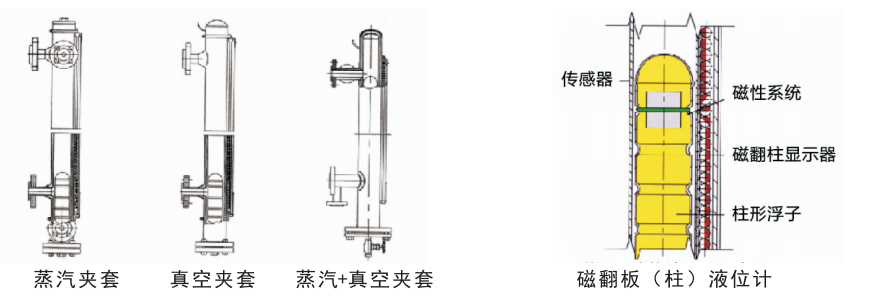

夹套形式

         ※蒸汽夹套和水循环夹套,是在液位计主导管外增加一层筒体,供蒸汽、循环水或导热油流通。

         ※真空夹套,是在液位计主导管外增加一层真空筒体,以使被测量介质与外界隔热。

         ※双层夹套,一般是指在蒸汽伴热夹套外再做一层真空夹套。

         ※电伴热系统,是在液位计主导管外缠绕电伴热带,从而给介质加热。

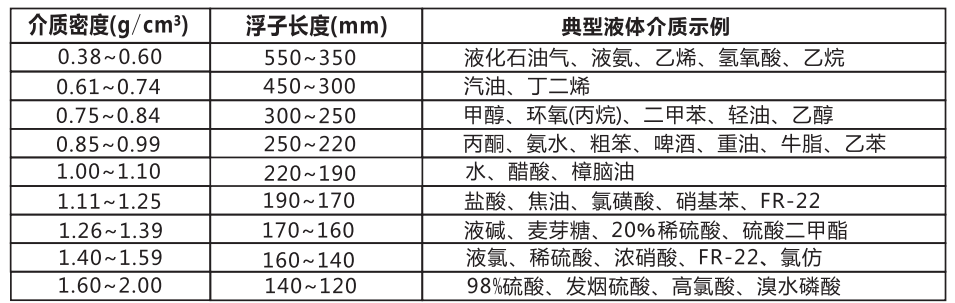

八、磁性浮子参考长度(见右上图)


注:浮子的长度随压力、材质变化而变。

产品选型表

产品选型

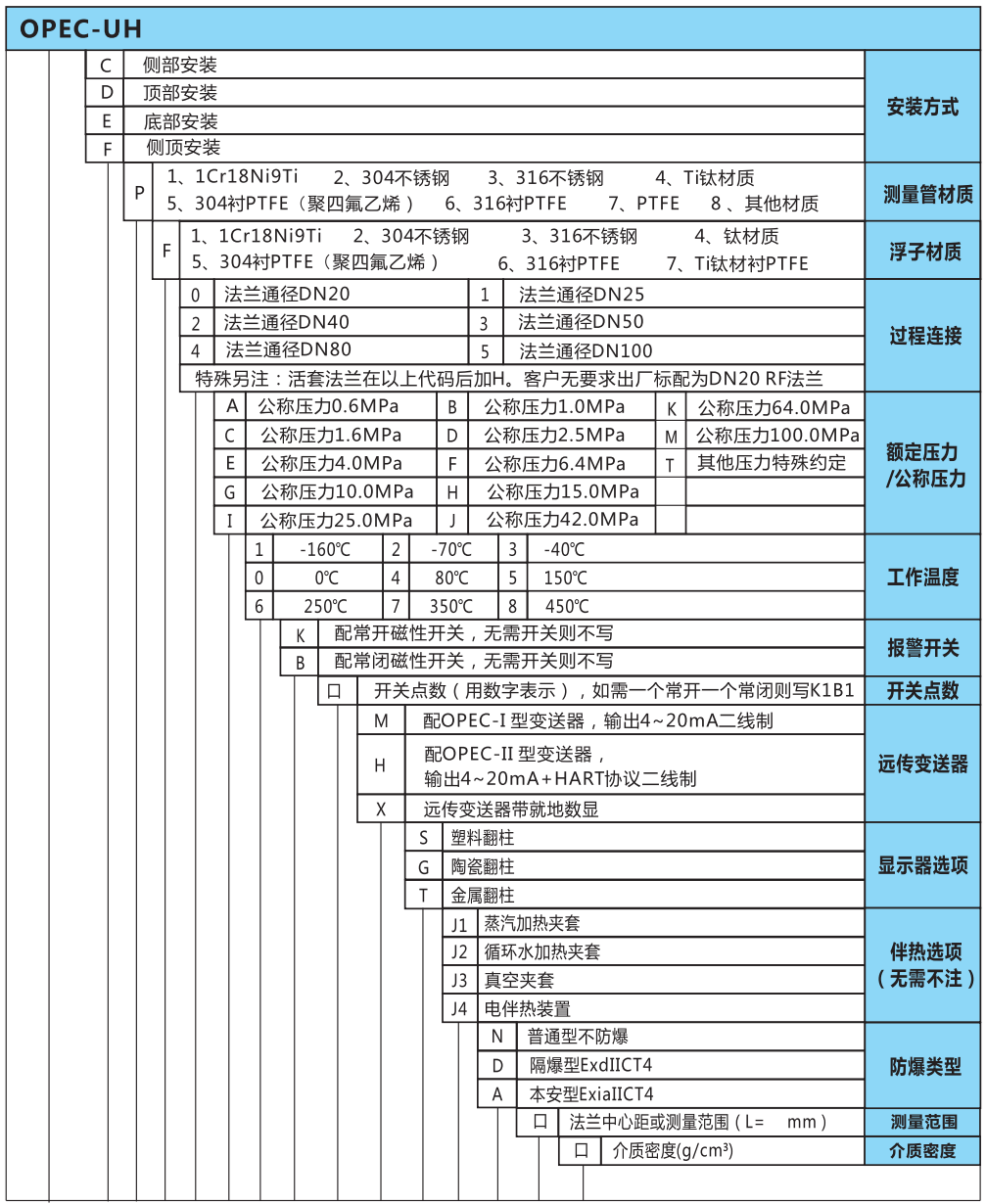

选型举例: OPEC-UHCP2F30HF5K2MTJ4A L=1800mm , 工况要求:侧装带远传磁翻板液位计,测量管材质304,浮子材质316LSS, 连接法兰为DN20活套法兰,耐压6.4MPa,耐温150°C,限位开关2个常开,远传变送4~20mADC标准信号,金属翻柱显示器,带电伴热,安装中心距1800mm ,介质密度0.9g/cm3 ,本安型。


选型样本下载
选型样本下载 欧派克仪表整套选型样本下载
使用说明书下载

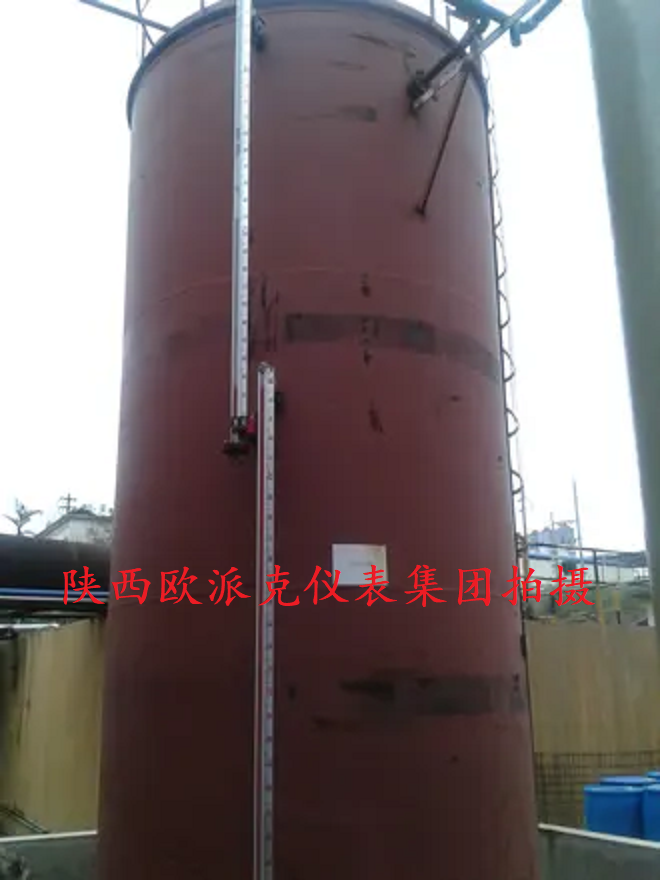

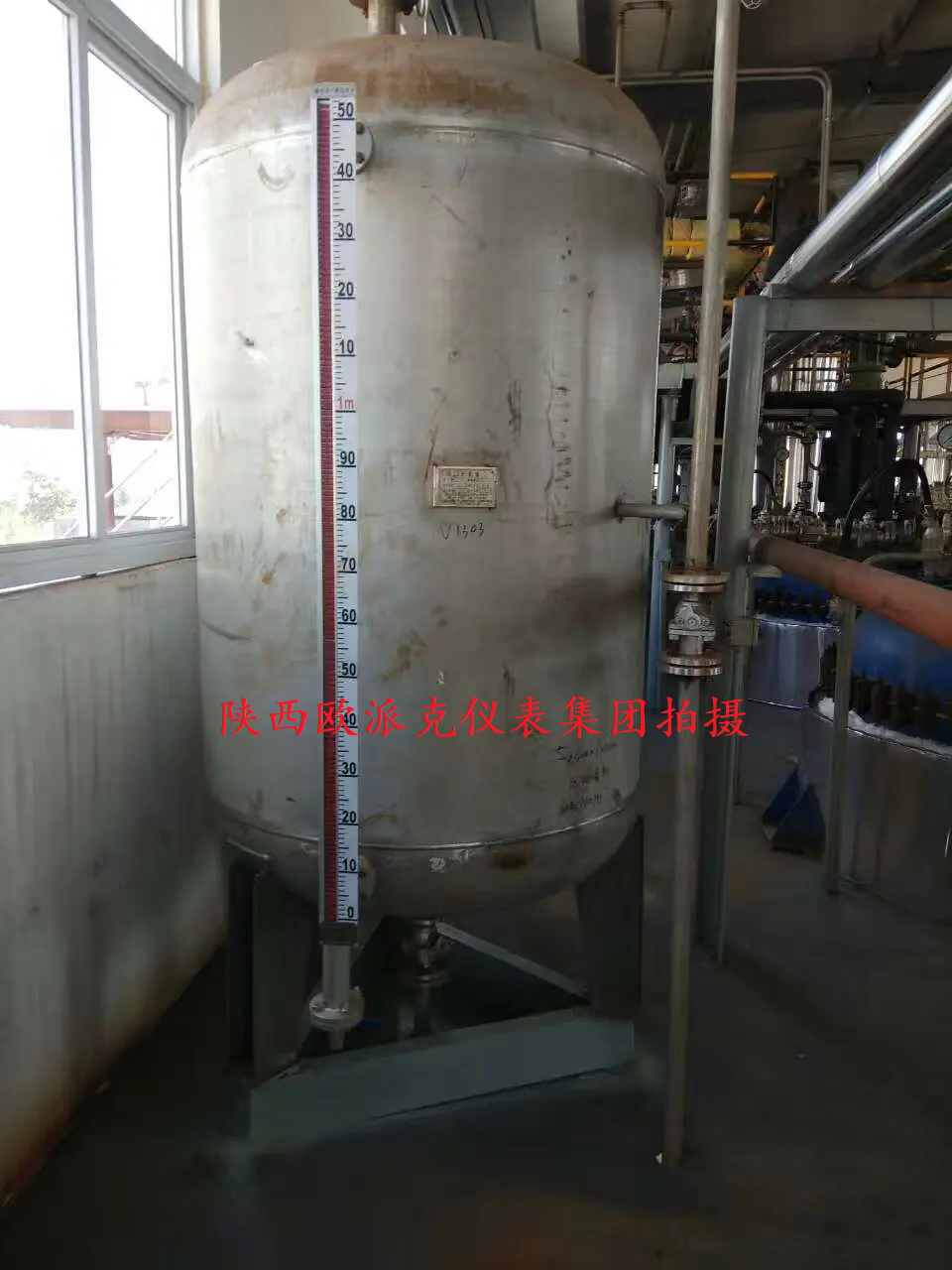

典型案例
