导波雷达液位计
所属分类:雷达液位计
浏览次数:32898
产品说明:OPECRD70系列导波雷达液位计、导波雷达物液位计可用于连续测量液体及固体粉料、粒料及液体的物位 缆式探头:主要用于测量液体及固体料位,更大测量距离35米。
029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
产品详情

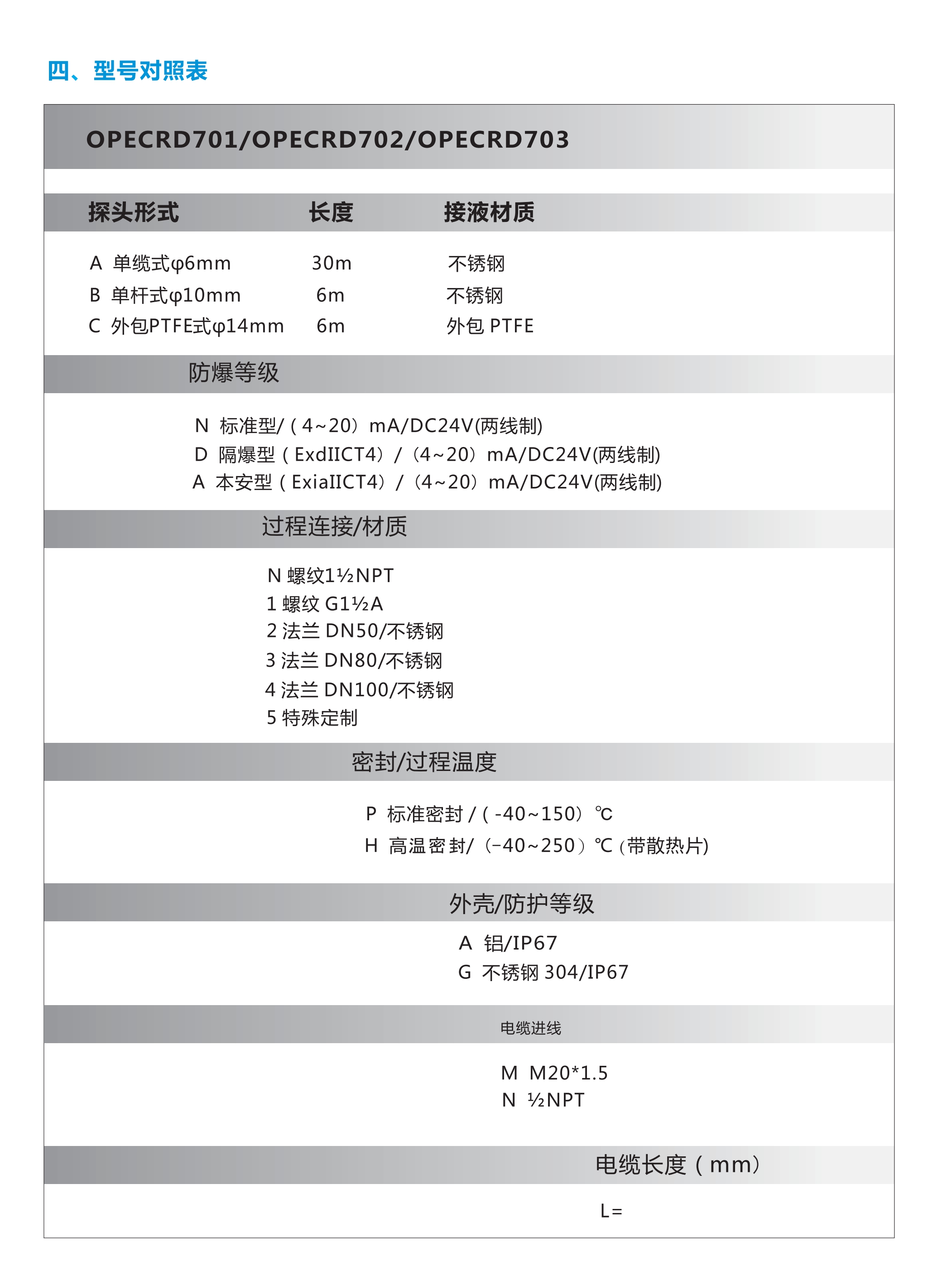

产品选型表
选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺
产品详情

导波雷达物位计

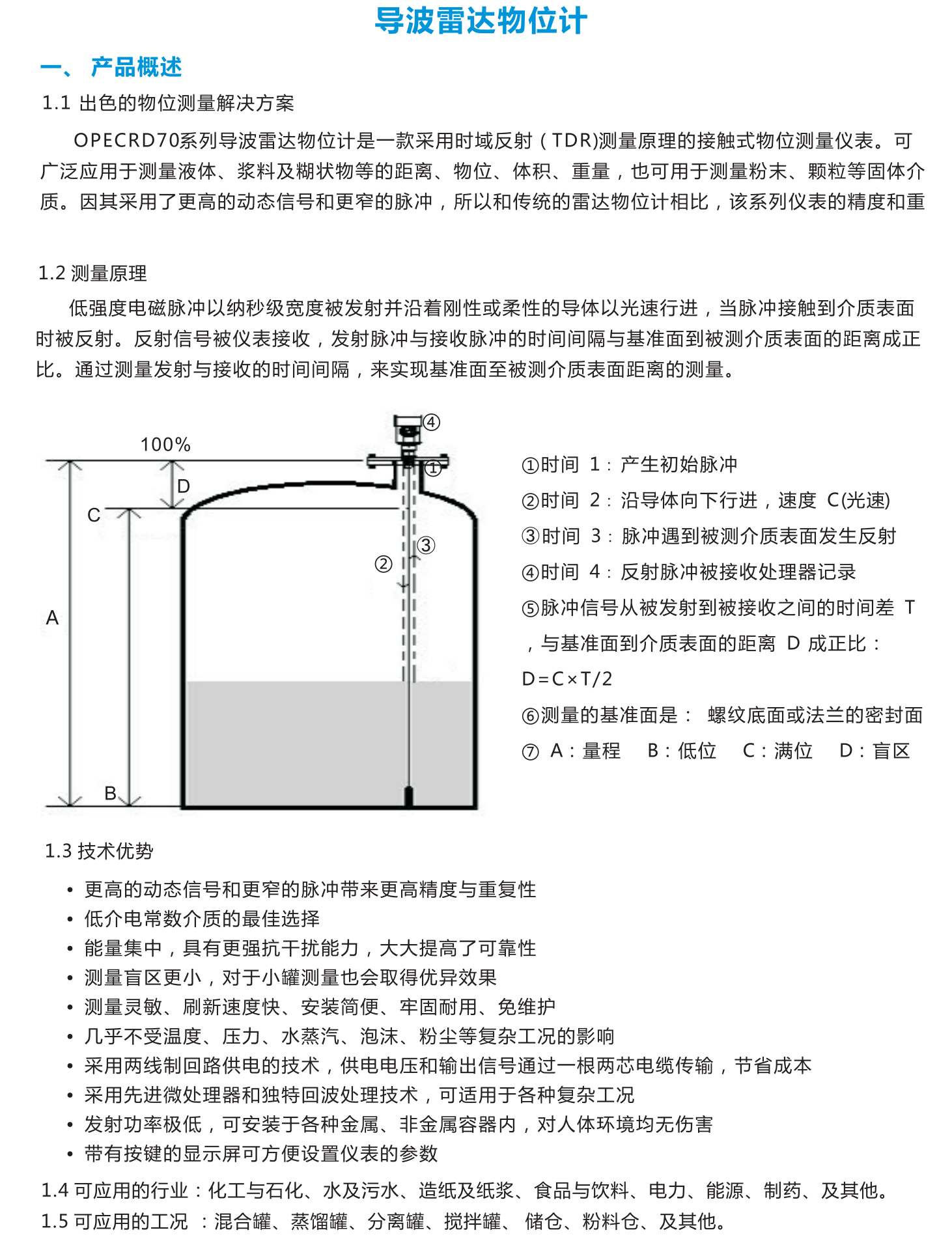

一.产品概述

1.1出色的物位测量解决方案

OPECRD70系列导波雷达物位计是一款采用时域反射(TDR)测量原理的接触式物位测量仪表。可 广泛应用于测量液体、浆料及糊状物等的距离、物位、体积、重量,也可用于测量粉末、颗粒等固体介 质。因其采用了更高的动态信号和更窄的脉冲,所以和传统的雷达物位计相比,该系列仪表的精度和重

1.2测量原理

低强度电磁脉冲以纳秒级宽度被发射并沿着刚性或柔性的导体以光速行进,当脉冲接触到介质表面 时被反射。反射信号被仪表接收,发射脉冲与接收脉冲的时间间隔与基准面到被测介质表面的距离成正 比。通过测量发射与接收的时间间隔,来实现基准面至被测介质表面距离的测量。


① 时间1 :产生初始脉冲

② 时间2 :沿导体向下行进,速度C(光速)

③ 时间3:脉冲遇到被测介质表面发生反射

④ 时间4:反射脉冲被接收处理器记录

⑤ 脉冲信号从被发射到被接收之间的时间差T,与基准面到介质表面的距离D成正比:D = CxT/2

⑥ 测量的基准面是:螺纹底面或法兰的密封面

⑦ A :量程 B :低位 C :满位 D :盲区

1.3技术优势

?更高的动态信号和更窄的脉冲带来更高精度与重复性

?低介电常数介质的更佳选择

-能量集中,具有更强抗干扰能力,大大提高了可靠性

?测量盲区更小,对于小罐测量也会取得优异效果

?测量灵敏、刷新速度快、安装简便、牢固耐用、免维护

?几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响

?采用两线制回路供电的技术,供电电压和输出信号通过一根两芯电缆传输,节省成本

?采用先进微处理器和独特回波处理技术,可适用于各种复杂工况

?发射功率极低,可安装于各种金属、非金属容器内,对人体环境均无伤害

?带有按键的显示屏可方便设置仪表的参数

1.4可应用的行业:化工与石化、水及污水、造纸及纸浆、食品与饮料、电力、能源、制药、及其他。

1.5可应用的工况:混合罐、蒸憎罐、分离罐、搅拌罐、储仓、粉料仓、及其他。

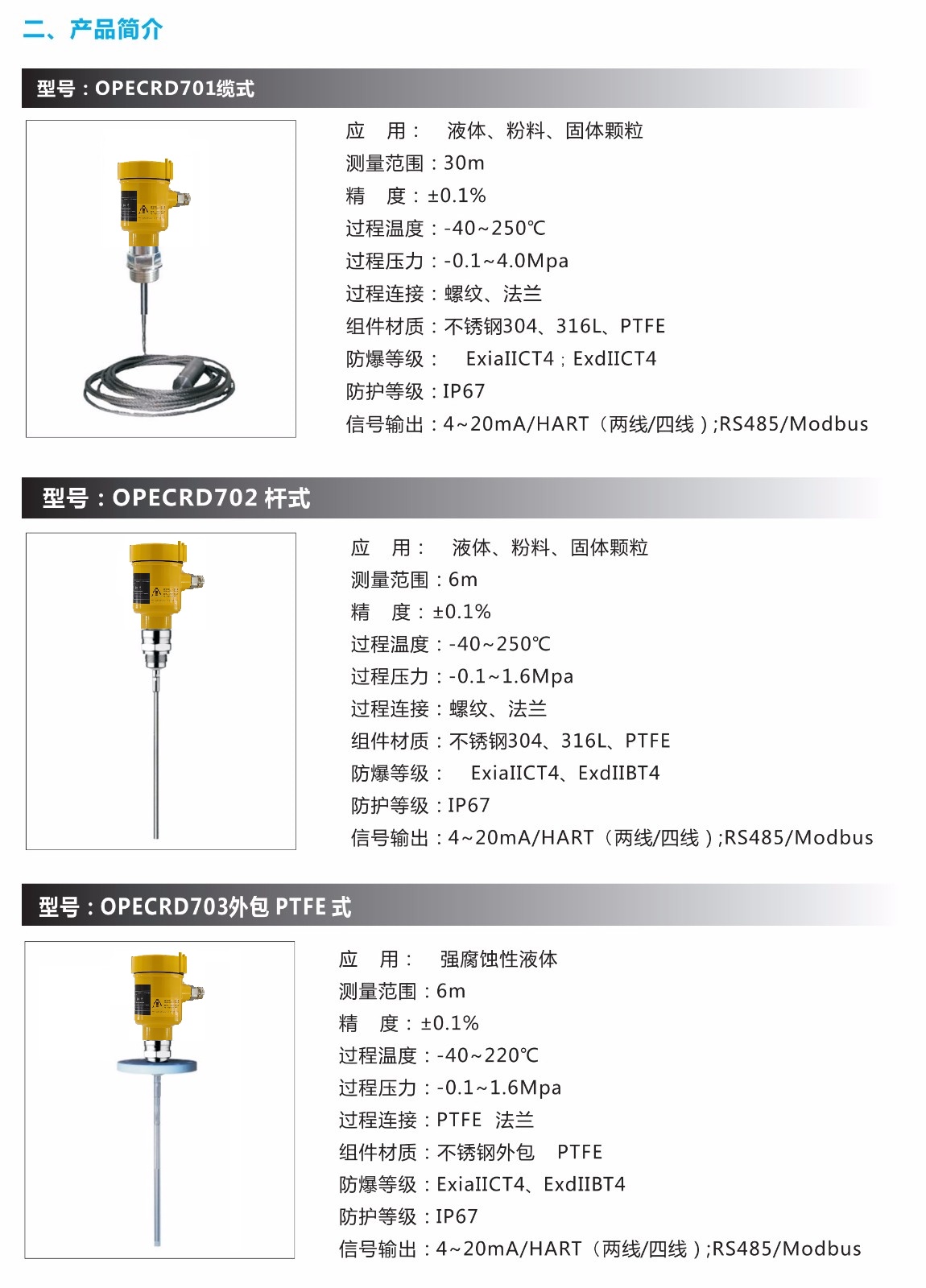

产品简介

型号:OPECRD701缆式





应用:液体、粉料、固体颗粒

测量范围:30m

精度:±0.1%

过程温度:-40~250°C

过程压力:-0.l~4.0Mpa

过程连接:螺纹、法兰

组件材质:不锈钢304316LPTFE

防爆等级:ExiaIICT4  ExdIICT4

防护等级:IP67

信号输出4~20mA/HART (两线/四线);RS485/Modbus



型号:OPECRD702杆式


应用:液体、粉料、固体颗粒

测量范围6m

精度:±0.1%

过程温度:-40~25(TC

过程压力:-0.l~l.6Mpa

过程连接:螺纹、法兰

组件材质:不锈钢304316U PTFE

防爆等级ExiaIICT4ExdIIBT4

防护等级:IP67

信号输出4~20mA/HART (两线/四线;RS485/Modbus

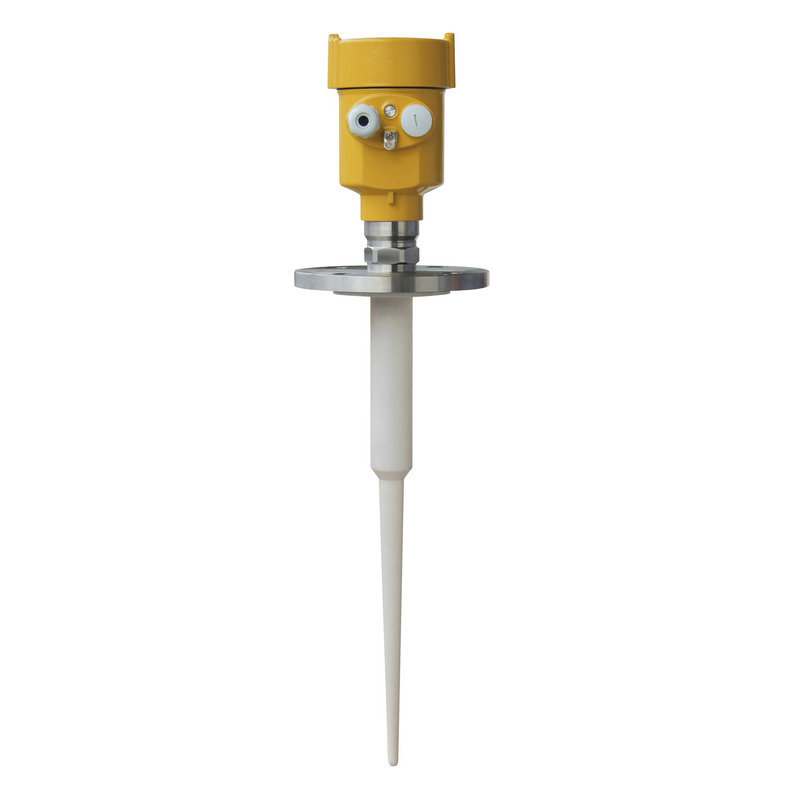

型号:OPECRD703外包PTFE


应用:强腐蚀性液体

测量范围6m

精度:±0.1%

过程温度:-40~220°C

过程压力:-0.l~l.6Mpa

过程连接:PTFE法兰

组件材质:不锈钢外包PTFE

防爆等级:ExiaIICT4ExdIIBT4

防护等级:IP67

信号输出4~20mA/HART (两线/四线);RS485/Modbus

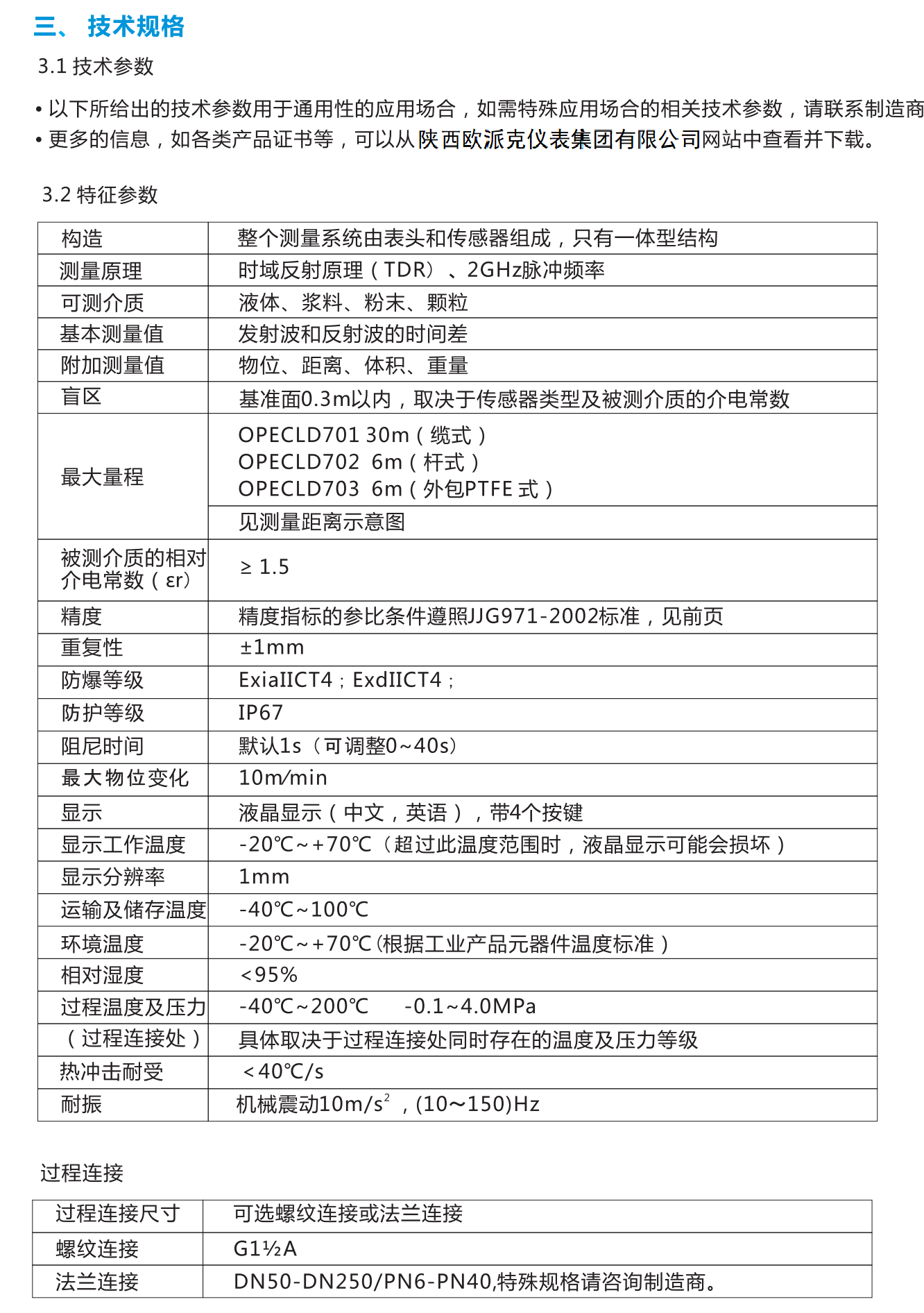

三、技术规格

3.1技术参数

?以下所给出的技术参数用于通用性的应用场合,如需特殊应用场合的相关技术参数,请联系制造商。 ?更多的信息,如各类产品证书等,可以从西安欧派克自动化仪表有限公司网站中查看并下载?



3.2特征参数

构造

整个测量系统由表头和传感器组成,只有一体型结构

测量原理

时域反射原理TDR)2GHz脉冲频率

可测介质

液体、浆料' 粉末、颗粒

基本测量值

发射波和反射波的时间差

附加测量值

物位、距离、体积、重量

盲区

基准面0.3m以内,取决于传感器类型及被测介质的介电常数

更大量程

OPECLD70130m (缆式)

OPECLD702 6m (杆式)

OPECLD703 6m (外包PTFE 式)

见测量距离示意图

被测介质的相对 介电常数(er)

> 1.5

精度

精度指标的参比条件遵照JJG971-2002标准见前页

重复性

±lmm

防爆等级

ExiaIICT4  ExdIICT4

防护等级

IP67

阻尼时间

默认Is (可调整0~40s)

更大物位变化

10m/min

ZE

液晶显示(中文,英语),带4个按键

显示工作温度

-20°C~ + 70°C (超过此温度范围时,液晶显示可能会损坏

显示分辨率

1mm

运输及储存温度

-40°C~100°C

环境温度

-20°C~ + 70°C (根据工业产品元器件温度标准

相对湿度

<95%

过程温度及压力

-40°C~200°C -0.l~4.0MPa

(过程连接处)

具体取决于过程连接处同时存在的温度及压力等级

热冲击耐受

<40°C/s

耐振

机械震动 10m/s2 , (10?150)Hz

2.过程连接

过程连接尺寸

可选螺纹连接或法兰连接

螺纹连接

G1%A

法兰连接

DN50-DN250/PN6-PN40,特殊规格请咨询制造商。

电气连接

供电电压

二线制 标准型:(16~36) VDC

本安型:(21.6-26.4) VDC

功耗 max 22. 5mA/ 1W

允许纹波 <100HzUss<lV (100~100K)HzUss<10mV

四线制 本安+隔爆:(22.8~26.4) VDC/ (198-242) VAC

功耗 max 1VA/1W

电气接口

1M20*1.5或%NPT电缆密封头<span style="font-family: 宋体;let

产品选型表


选型样本下载
选型样本下载 欧派克仪表整套选型样本下载
使用说明书下载
典型案例


知识分享

导波雷达液位计安装注意事项:



导波雷达液位计在安装的时候很多人都不会进行安装,很多都安装的时候都出现了一些或多或少的错误,这个时候就容易出现测量不准的故障,下面就教给大家导波雷达液位计测量液体时的安装指导。


一、安装方法
  1、安装位置距离罐壁的距离建议为罐直径的1/6-1/4(至少300mm,混凝土罐至少400mm)不要安装在金属罐中间不要装在下料口处选择探头长度时,注意产品探头底部距罐底约大于30mm注意介质温度。
  2、罐内障碍物安装时注意探头距离障碍至少200mm
  3、干扰的祛除干扰回波抑制:软件可实现对干扰回波的抑制,从而达到理想测量效果旁通管及导波管(仅适用于液体)对于粘度不打于500cst,可以采用旁通管方式,来避免干扰。
  4、液体标准安装
   在对于粘度≤500cst,不易产生粘附的介质,管式探头是很好方案,其特点如下:的可靠性可用于介电常数大于等于1.4的任何介质,测量与介质的导电性无关罐内障碍物及短管尺寸不影响测量比杆式探头能承受的横向压力高对于高粘度的介质,建议使用杆式探头

  二、故障处理
  1、探头结疤和频繁故障处理方法:
  办法是将探头安装位置提高,但是有时候安装条件限制,不能提高的情况下,就应采用将液位测量值与该槽的泵联锁的方法,解决这一难题:将更高液位设定值减小0.5m左右,当液位达到该更高值时,即可停进或开启出料泵。
  2、关于泡沫对测量的影响:
  对于干泡沫和湿泡沫能将雷达波反射回来时,对测量无影响;含有中性泡沫则会吸收和扩散雷达波,因而严重影响回波的反射甚至没有回波。当实用介质表面为稠而厚的泡沫时,测量误差较大或无法测量,在这种工况下,雷达液位计不具有优势,这是其应用的局限性。
  3、对于天线结疤的处理:
  介电常数很小的挂料在干燥状态下对测量无影响,而介电常数很高的挂料则对测量有影响。可用压缩空气吹扫(或清水冲洗),且冷却的压缩空气可降低法兰和电器元件的温度。用酸性清洗液清洗碱性结疤,但在清洗期间不能进行液位测量。
  4、被淹的相应处理方法:
  解决这种问题的办法是将雷达液位计改为导波管式测量。仍在原开孔处安装导波管式雷达液位计,导波管高于排汽管0.2m左右,这样一来,即使出现液浆从排汽管溢出的恶劣工况,也不会使液位计天线被料浆淹没,而且避免了搅拌器涡流的干扰及大量蒸汽从探头处冒出,减少了对探头的损害,同时由于导波管聚焦效果好,接收的雷达波信号更强,取得了很好的测量效果。使用导波管测量方式,可以改善表计测量条件,提高仪表测量性能,具有很高的推广应用价值。

售后承诺

陕西欧派克仪表集团有限公司的服务与技术支持人员具有丰富的产品知识和现场操作经验,专业化的服务团队能够确保客户得到专业的服务。专业、快速的服务,是我们不变的承诺!

欧派克坚持“以顾客为中心,达到并超越顾客的要求”的理念来为顾客服务公司服务流程。

欧派克服务流程

​以客户为中心:

本公司向用户承诺,本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。从仪表购买之日起开始计算,在3年质保期内,若收到用户关于此类缺陷的通知,本公司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对所有仪表产品一律保证7天包退3年保修,终身维修。

售后服务承诺:

1、客户的技术疑问,我们承诺在4个小时内处理完毕。

2、返厂维修的仪表我们承诺在3个工作日内出具检测结果,7个工作日内完成维修。

3、仪表返给客户之后2周之内对用户进行回访,并提供自动化相关技术的免费咨询。
