一、产品概述

　　1.1更佳 物位测量解决方案

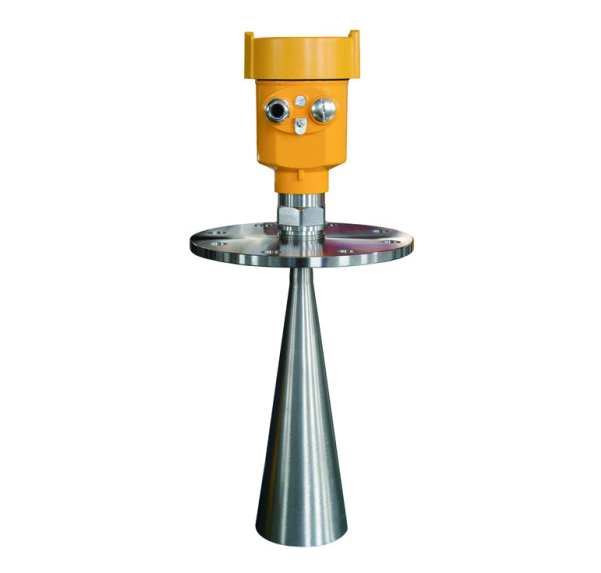

　　OPECRD60系列雷达物位计是一款采用脉冲原理非接触式雷达物位计，可广泛应用于测量液体、浆料 及粘稠物等的距离、物位、体积、重量及明渠流量，也可用于测量粉末、颗粒、块状等固体介质。即使在 多粉尘、有搅拌的应用场合中，也可以稳定测量。

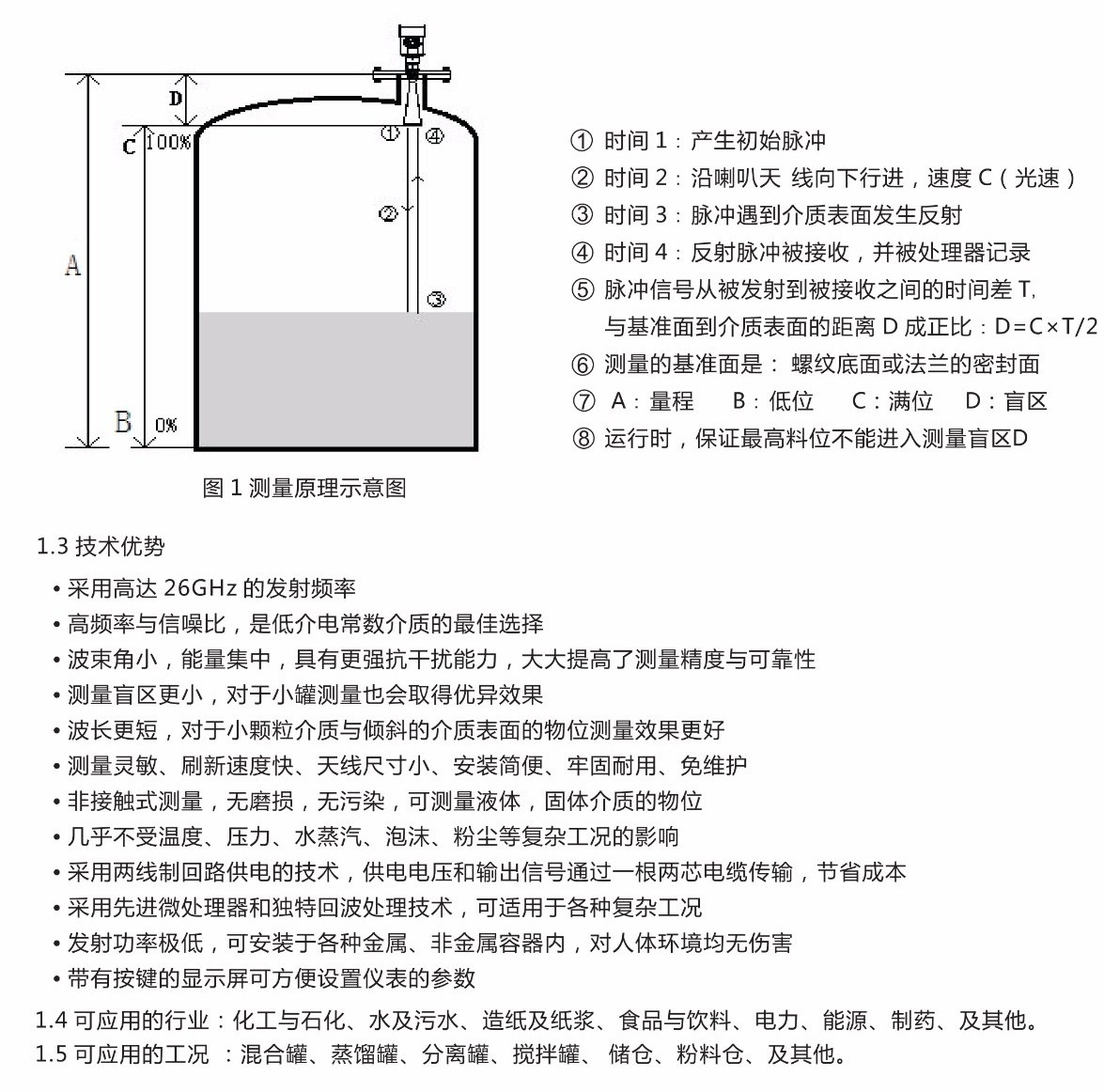

　　1.2测量原理

　　雷达物位计通过天线发射极窄且能量很低的微波脉冲信号，这个脉冲信号以光速在空间传输，遇到被 测介质发生反射，反射信号被仪表接收，发射脉冲信号与接收脉冲信号的时间间隔与基准面到被测介质表 面的距离成正比，通过测量发射与接收的时间间隔，来实现天线至介质表面距离的测量。

① 时间1：产生初始脉冲

② 时间2 :沿喇叭天线向下行进，速度C （光速）

③ 时间3 :脉冲遇到介质表面发生反射

④ 时间4 :反射脉冲被接收，并被处理器记录

⑤ 脉冲信号从被发射到被接收之间的时间差T,与基准面到介质表面的距离D成正比：D = CxT/2

⑥ 测量的基准面是：螺纹底面或法兰的密封面

⑦ A ：量程 B ：低位 C :满位 D :盲区

⑧ 运行时，保证更高 料位不能进入测量盲区D

1.3技术优势

　　?采用高达26GHz的发射频率

　　?高频率与信噪比，是低介电常数介质的更佳 选择

　　?波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度与可靠性

　　?测量盲区更小，对于小罐测量也会取得优异效果

　　?波长更短，对于小颗粒介质与倾斜的介质表面的物位测量效果更好

　　?测量灵敏、刷新速度快、天线尺寸小、安装简便、牢固耐用、免维护

　　?非接触式测量，无磨损，无污染，可测量液体，固体介质的物位

　　?几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响

　　?采用两线制回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，节省成本

　　?采用先进微处理器和独特回波处理技术，可适用于各种复杂工况

　　?发射功率极低，可安装于各种金属、非金属容器内，对人体环境均无伤害

　　?带有按键的显示屏可方便设置仪表的参数　　

1.4可应用的行业：化工与石化、水及污水、造纸及纸浆、食品与饮料、电力、能源、制药、及其他。　

1.5可应用的工况：混合罐、蒸憎罐、分离罐、搅拌罐、储仓、粉料仓、及其他。

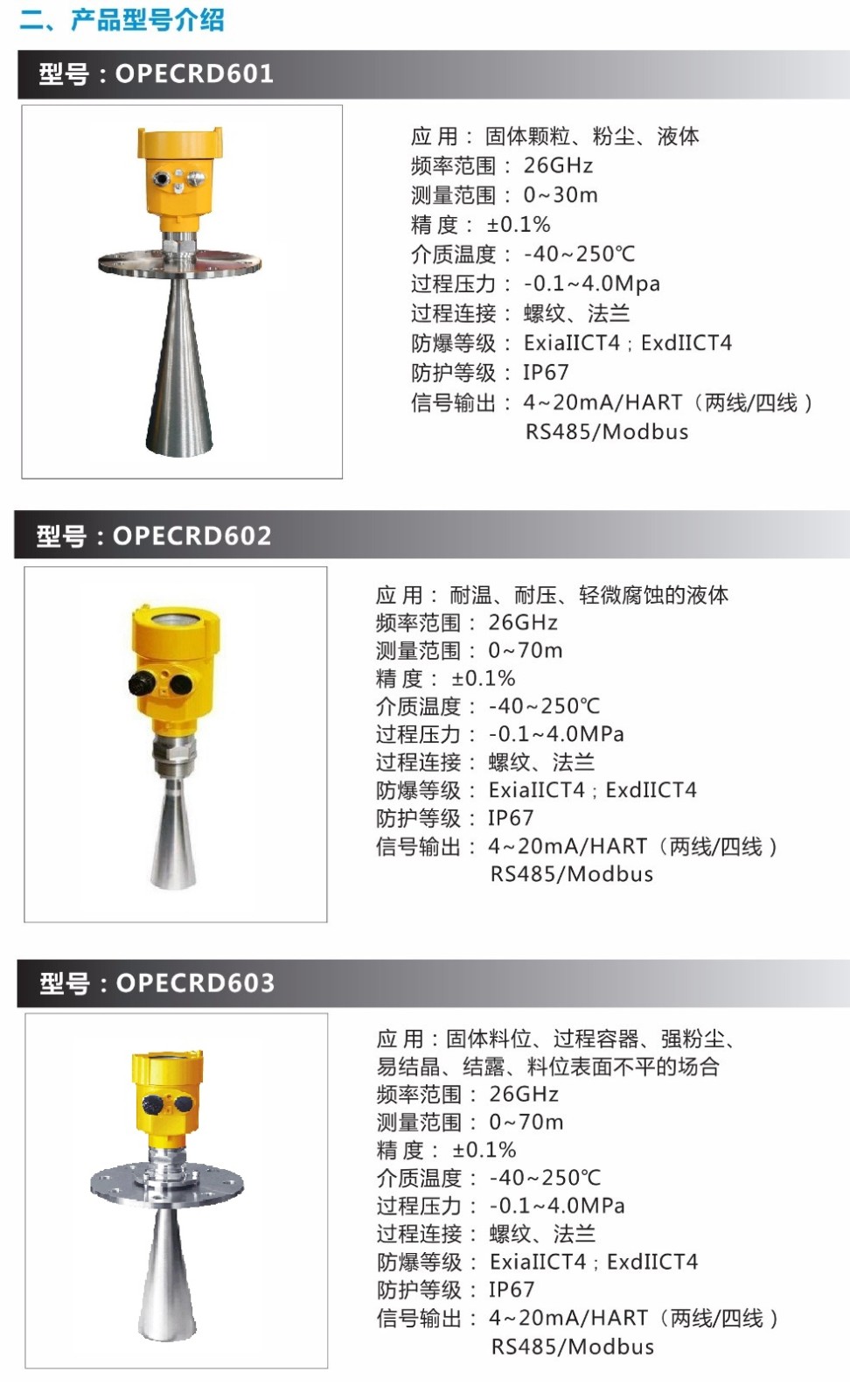

二、产品型号介绍

型号：OPECRD601

应用：固体颗粒、粉尘、液体

频率范围：26GHz

测量范围：0~30m

精度：±0.1%

介质温度：-40~250°C

过程压力:-0.l~4.0Mpa

过程连接：螺纹、法兰

防爆等级:ExiaIICT4 ； ExdIICT4

防护等级：IP67

信号输出：4~20mA/HART （两线/四线）

RS485/Modbus

型号：OPECRD602

应用：耐温、耐压、轻微腐蚀的液体

频率范围：26GHz

测量范围：0~70m

精度：±0.1%

介质温度：-40~250-C

过程压力：-0.l~4.0MPa

过程连接：螺纹、法兰

防爆等级:ExiaIICT4 ； ExdIICT4

防护等级：IP67

信号输出：4~20mA/HART （两线/四线）RS485/Modbus

型号: OPECRD603

应用：固体料位、过程容器、强粉尘、 易结晶、结露、料位表面不平的场合 频率范围：26GHz

测量范围：0~70m

精度：±0.1%

介质温度:-40~250°C

过程压力：-0.l~4.0MPa

过程连接:螺纹、法兰

防爆等级:ExiaIICT4 ； ExdIICT4

防护等级:IP67

信号输出：4~20mA/HART （两线/四线）

RS485/Modbus

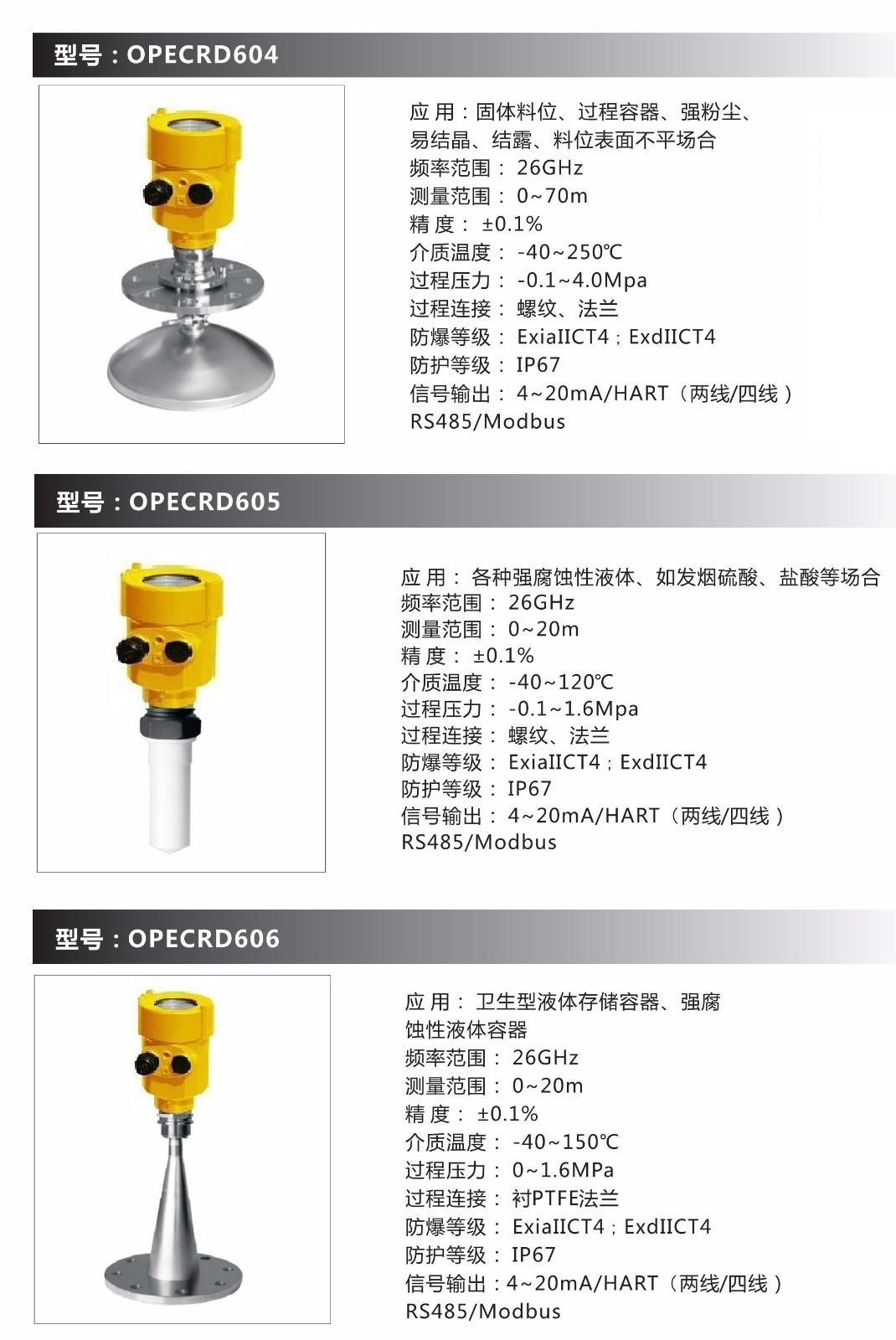

型号:OPECRD604

应用：固体料位、过程容器、强粉尘、 易结晶、结露、料位表面不平场合

频率范围：26GHz

测量范围：0~70m

精度：±0.1%

介质温度：-40~250°C

过程压力：-0.l~4.0Mpa

过程连接：螺纹、法兰

防爆等级:ExiaIICT4 ; ExdIICT4

防护等级：IP67

信号输出：4~20mA/HART （两线/四线）

RS485/Modbus

型号:OPECRD605

应用：各种强腐蚀性液体、如发烟硫酸、盐酸等场合 频率范围：26GHz

测量范围：0~20m

精度：±0.1%

介质温度：-40~ 120（

过程压力：-0.l~l.6Mpa

过程连接：螺纹、法兰

防爆等级:ExiaIICT4 ； ExdIICT4

防护等级：IP67

信号输出：4~20mA/HART （两线/四线）

RS485/Modbus

型号:OPECRD606

应用：卫生型液体存储容器、强腐 蚀性液体容器

频率范围：26GHz

测量范围：0~20m

精度：±0.1%

介质温度：-40~150°C

过程压力：0~1.6MPa

过程连接：衬PTFE法兰

防爆等级：ExiaIICT4 ； ExdIICT4

防护等级：IP67

信号输出：4~20mA/HART （两线/四线）

RS485/Modbus

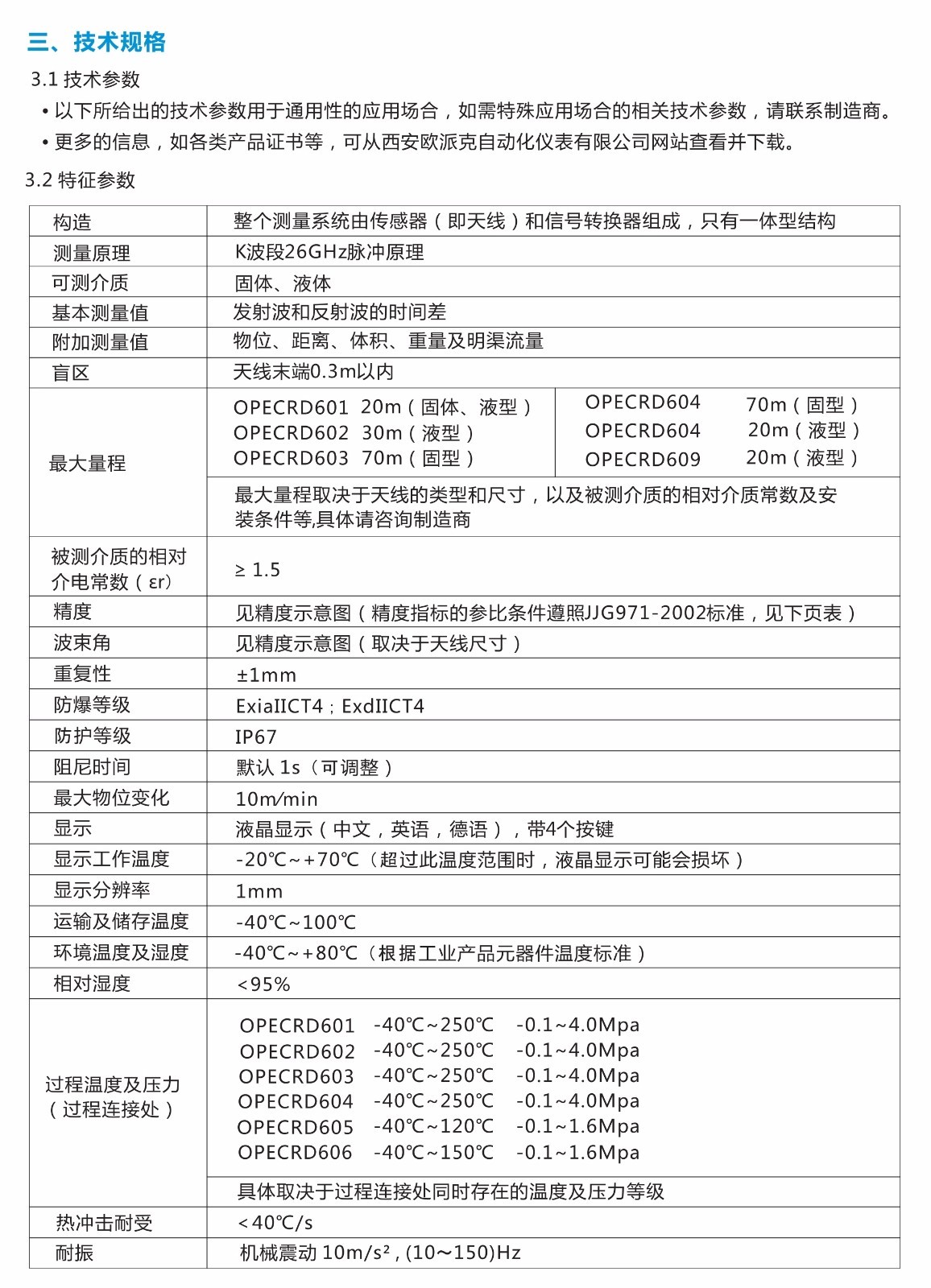

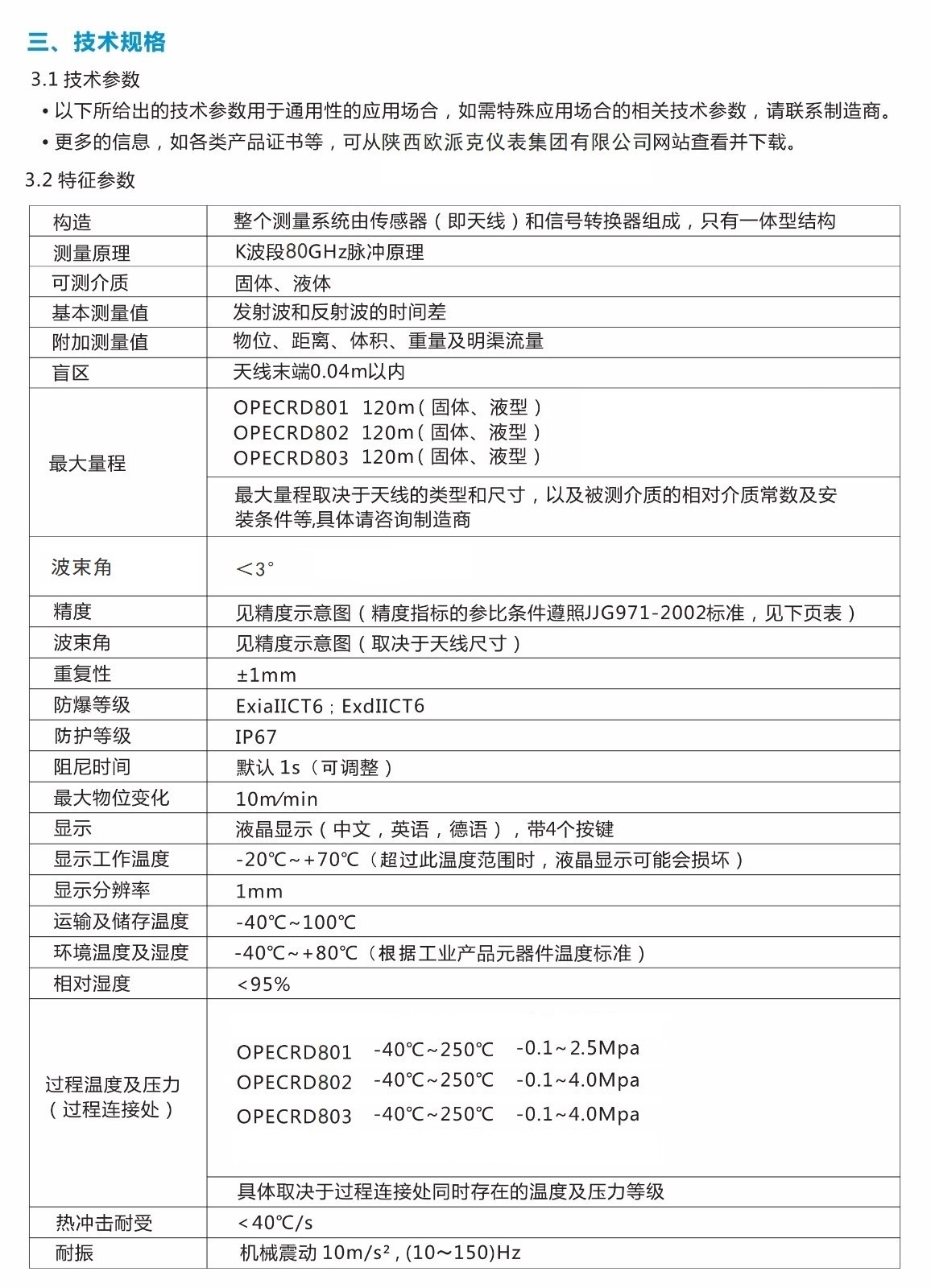

三、技术规格

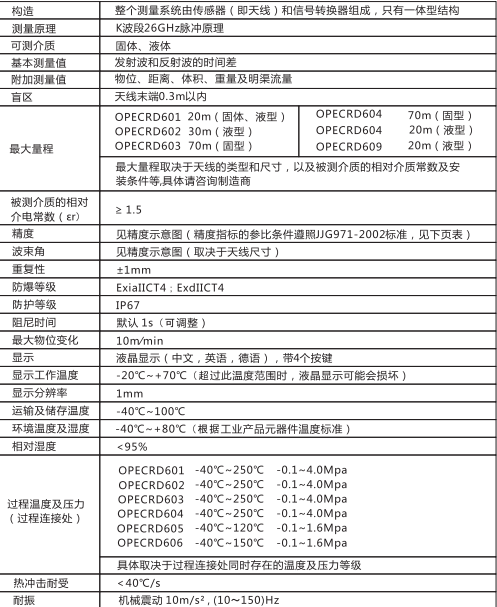

3.1技术参数

?以下所给出的技术参数用于通用性的应用场合，如需特殊应用场合的相关技术参数,请联系制造商. -更多的信息，如各类产品证书等，可从西安欧派克自动化仪表有限公司网站査看并下载。

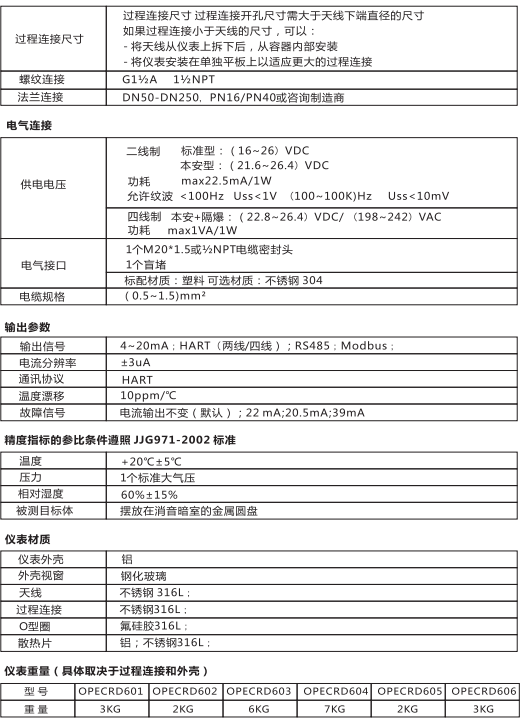

3.2特殊参数

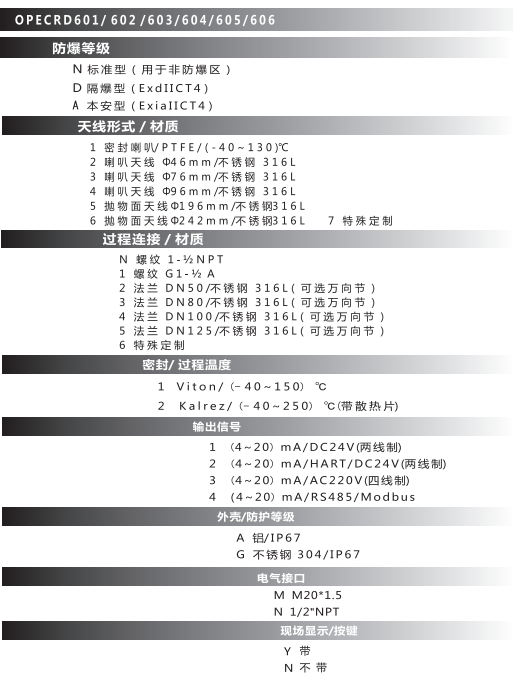

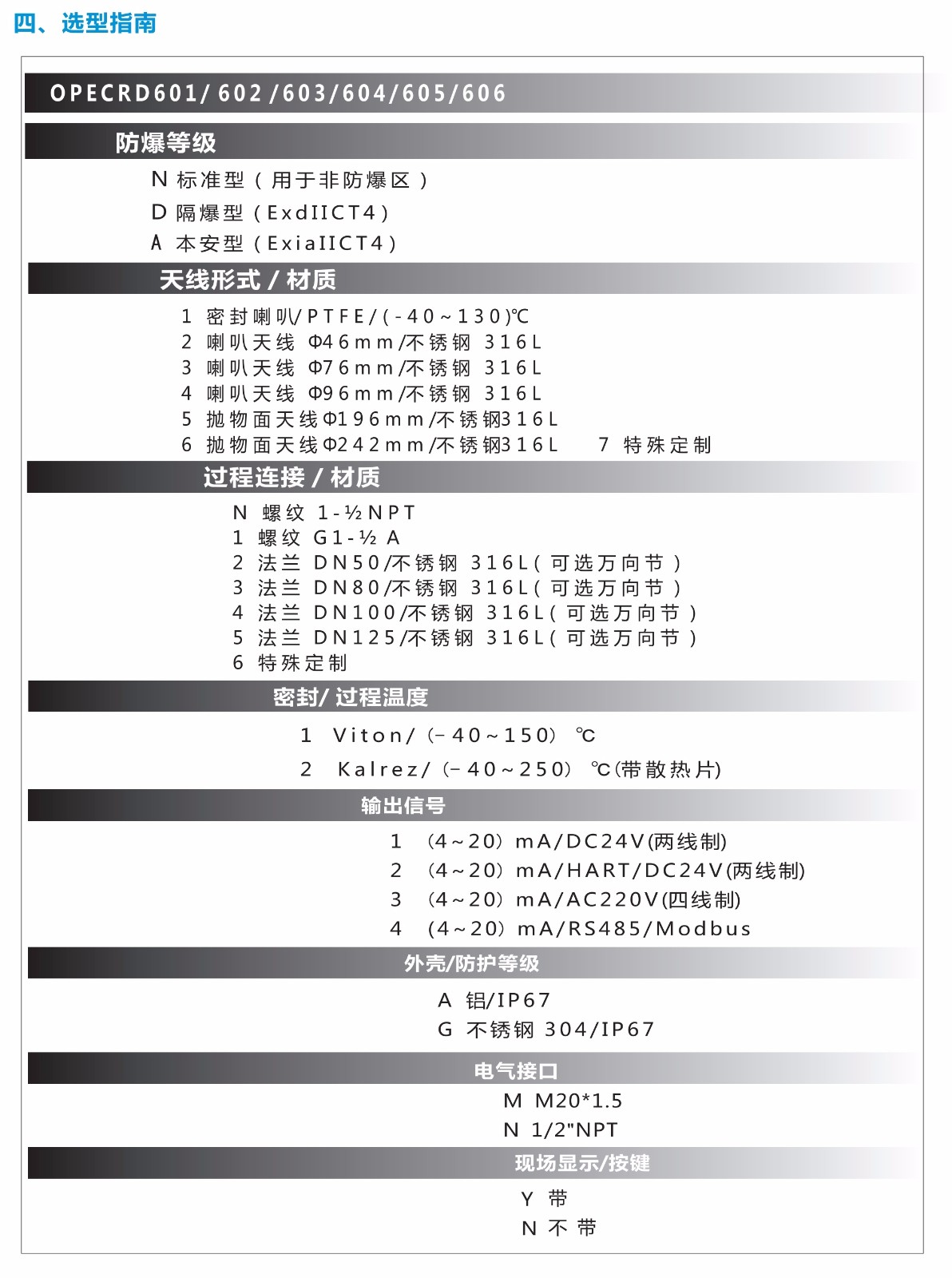

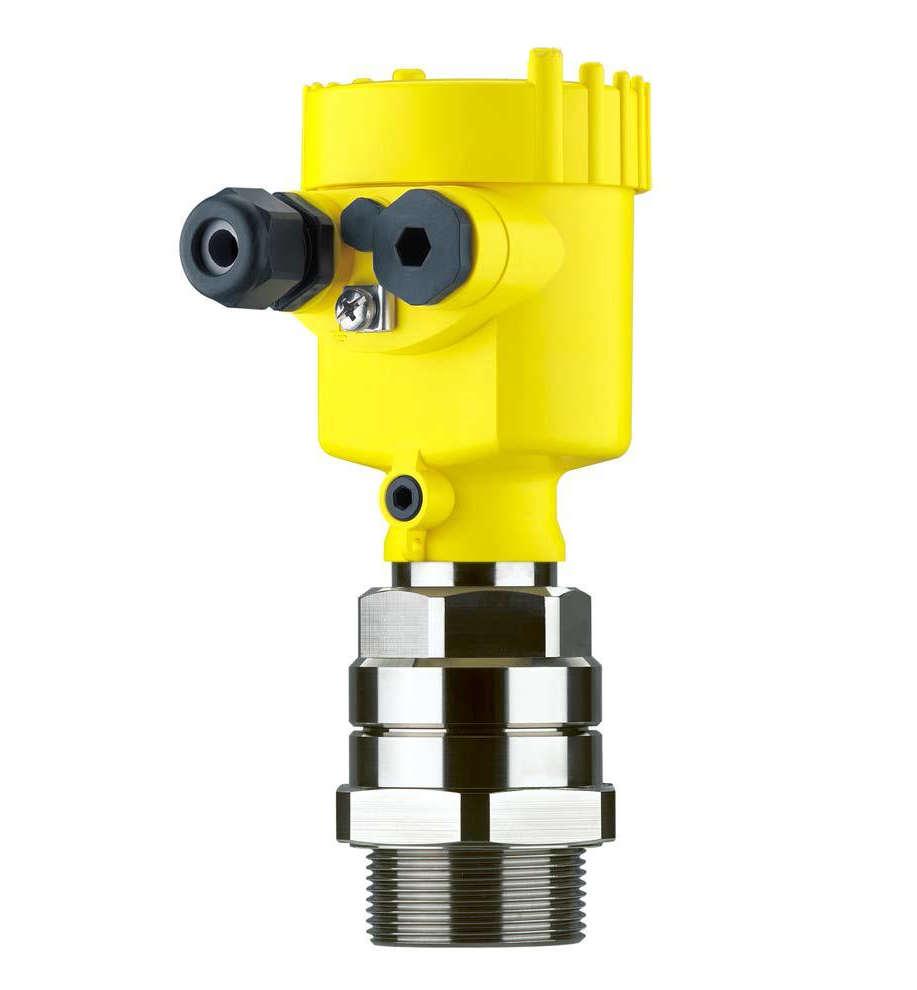

雷达液位计工作原理及使用安装方法

雷达液位计可以应用于各种领域，其原理结构简单，使用安装方便等特点，被各种工况所使用，那么对于雷达液位计的原理，有哪些优势特点。

雷达液位计的工作原理是发射—反射—接收是雷达液位计的基本工作原理。

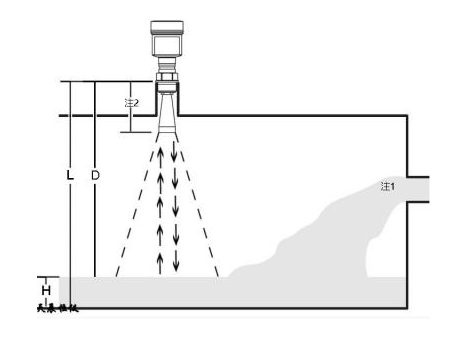

雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。微波测距示意图如图所示。

    工作原理：雷达液位计采用发射—反射—接收的工作模式。雷达液位计的天线发射出电磁波，这些电磁波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比；

    关系式如下：

    D——雷达液位计到液面的距离

    C——电磁波传输速度

    T——电磁波运行时间

    雷达液位计记录脉冲波经历的时间T，而电磁波的传输速度为常数C，则可计算出雷达天线到液面的距离D=?（C*T）；容器高度L是恒定的，得出物料高度H=L-D.

雷达液位计的特点

    1.雷达液位计采用一体化设计，无可动部件，不存在机械磨损，使用寿命长；

    2.采用非接触式测量，不受被测介质的密度、浓度等物理特性的影响；

    3.电磁波能够穿过真空，不受大气、挥发雾、空间等环境因素影响；

    4.测量范围大，***大的测量范围可达70m，覆盖绝大多数使用场合；

    5.天线等关键部件采用精密 的材料，抗腐蚀能力强，能适应腐蚀性很强的环境；

    6.功能丰富，具有排除虚假干扰的滤波功能；

雷达液位计的优势

    1.安装方便：雷达液位计安装一般采用顶部安装方式，仅需在顶部预留一个安装接口即可，节约设备建造成本和施工时间！

    2.使用寿命长：雷达液位计采用非接触式测量方法，传感器不与介质直接接触，避免因介质造成的腐蚀、磨损等情况；

    3.符合卫生行业要求：采用非接触式测量方法，避免与介质直接测量；传感器部分均采用316L和PTFE材质；

    4.稳定可靠：雷达液位计不存在机械部件，避免了传统磁性液位计、压力型液位计因机械部件原因造成的故障，节约维护成本；

    5.通用性强：雷达液位计应用范围广泛，使用条件在此款雷达液位计使用条件内时，可任意调换使用地点使用环境；
4、雷达液位计安装要求及注意事项：

1)荐距离(1)墙至安装短管的外壁。

(2)离罐壁为罐直径1/6处,ZUI小距离为200mm。

(3)不能安装在入料口的上方。

(4)如果不能保持仪表与罐壁的距离,罐壁上的介质会黏附造成虚假回波,在调试仪表的时候应该进行虚假回波存储。

(5)测量范围从波束触及罐底的那一点开始计算,但在特殊情况下,若罐底为凹型或锥形,当物位低于此点时无法进行测量若介质为低介电常数当其处于低液位时,罐底可见,此时为保证测量精度,建议将零点定在低高度为C的位置。理论上测量达到天线顶端的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的顶端至少100mm。对于过溢保护,可定义一段安全距离附加在盲区上。ZUI小测量范围与天线有关。随浓度不同,泡沫既可以吸收微波,又可以将其反射,但在一定的条件下是可以进行测量的。

(6)测量范围从波束触及罐低的那一点开始计算,但在特殊情

(7)理论上测量达到天线顶端的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的尖顶端至少100

(8)对于过溢保护,可定义一段安全距离附加在盲区上,ZUI小测量范围与天线有关。

(9随浓度不同,泡沫既可以吸收微波,又可以将其反射,但在一定的条件下是可以进行测量的。
5、雷达液位计的故障处理

(1)查检供电是否正常。

(2)查检通讯是否正常。

(3）如果罐底部有管道、支架，会对雷达波开甩漫反射，所以在无液位或液位较低时,显示不正常时,待工艺液位正常后,重启一下会有显示。在工艺进油时,如果产生了蒸汽,也会形成漫反射而使液位失灵,温度正常后会自动恢复

(4)对轻污油罐优先考虑天线结晶、沾污可能。处理必须二人以上,拆下雷达前必颁佩戴合适的防护器具;在罐顶拆下的螺栓妥善放好,勿使滑落伤人;断电后抬起雷达倾斜放下,注意轻拿轻放,不使天线受损;用抹布擦去结晶或油污,不要让天线弯曲切忌铁器刮擦,以免破坏天线表皮。

(5)如仍不能恢复正常,可以用好的雷达板卡甚至是底板、天线与之调换。调换前要做好记号并且要断电,上电并进行必要的组态后,即可进行测试,以判定哪一块板卡出了问题。

(6)查看诊断信息。若出现故障,可通过检查其故障代码,进行诊断和处理。如果仍不能解决问题,则要联系或咨询生产厂家专业技术维修人员作进一步检查。
