孔板/差压流量计
所属分类:孔板/差压流量计
浏览次数:39277
产品说明:差压流量计是一个或多孔的圆盘节流整流器,安装在管道的截面上,每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的,称为函数孔。当流体穿过圆盘的函数孔时,流体将被平衡整流,涡流被最小化,形成近似理想流体,通过取压装置,可获得稳定的差压信号,根据伯努利方程计算出体积流量、质量流量等。
029-68740176 / 68740177
029-68997188
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
  •  微信扫一扫咨询
一对一选型报价
产品详情
产品选型表
选型样本下载
使用说明书下载
典型案例
知识分享
售后承诺
产品详情

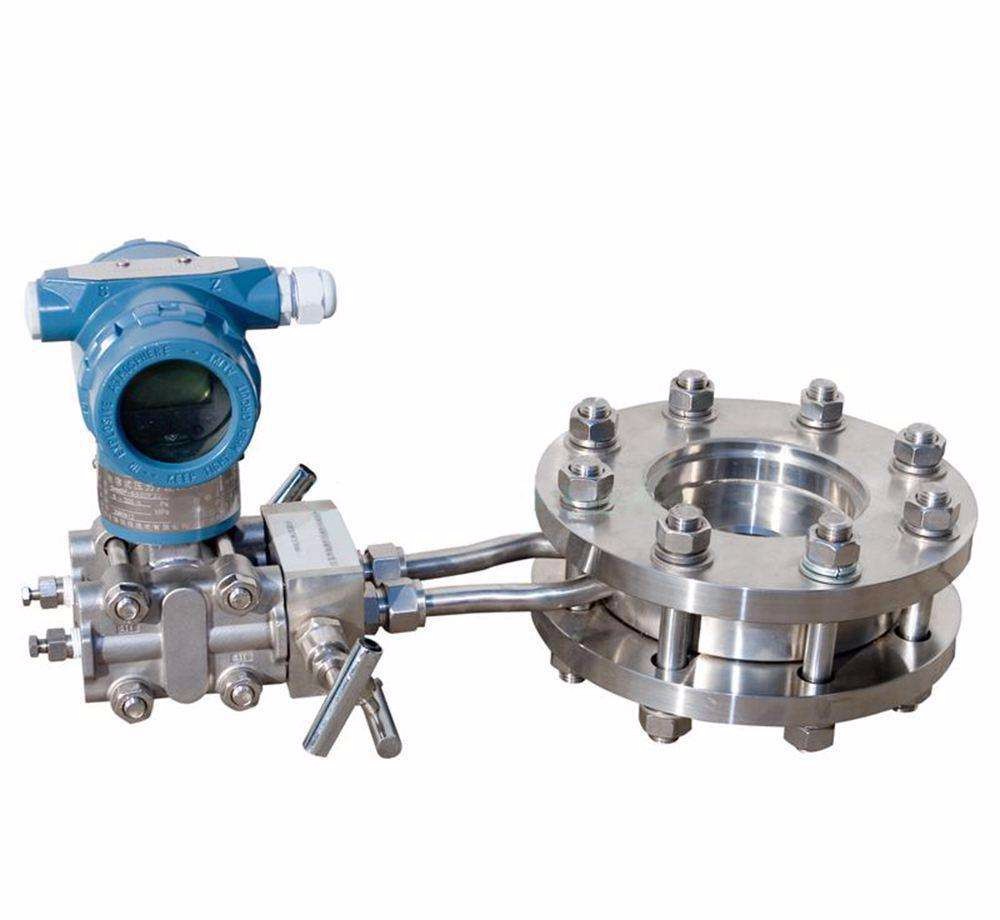

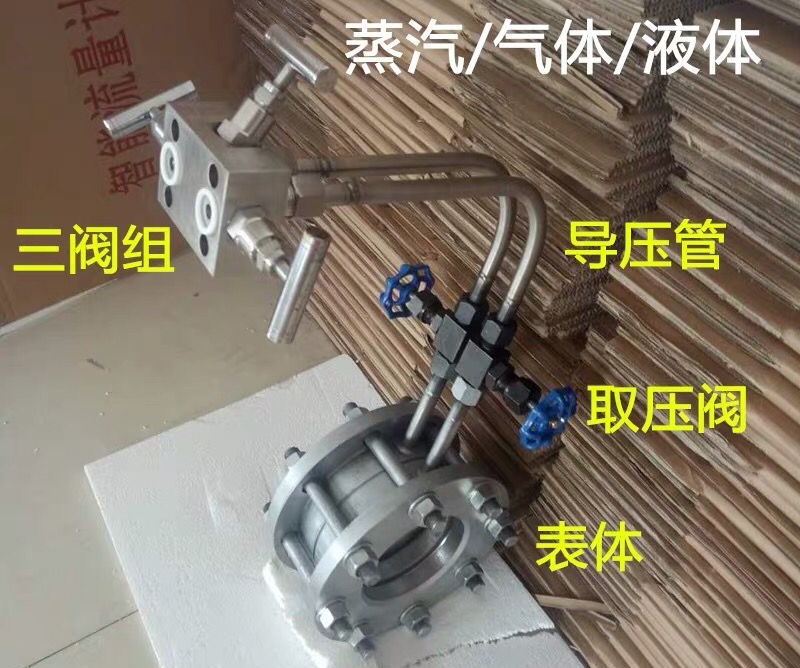

一体化孔板流量计有诸多优点,但在某些应用场合感到现场敷设管路工作量比较大,还易出现泄漏、堵塞等问题。现随着差压变送器的技术发展,体积更小,性能稳定,调整方便的差压仪表出现,就促成了一体型节流式流量计(孔板、V锥、楔形、文丘里、弯管等)的开发应用。


    ●公称压力:≤10MPa (≥20MPa时用高压透镜孔板或全焊接式孔板)

    公称通径: DN50~DN1000mm

    ●环境温度 : -20°C~+55°C

    ●介质温度: -20°C~+450°C

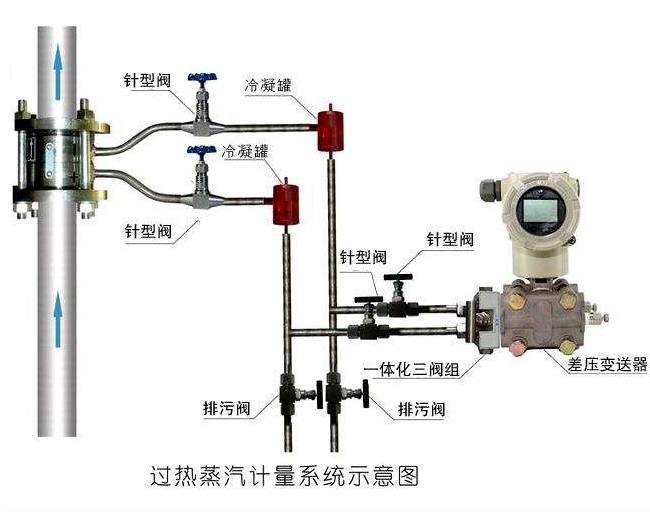

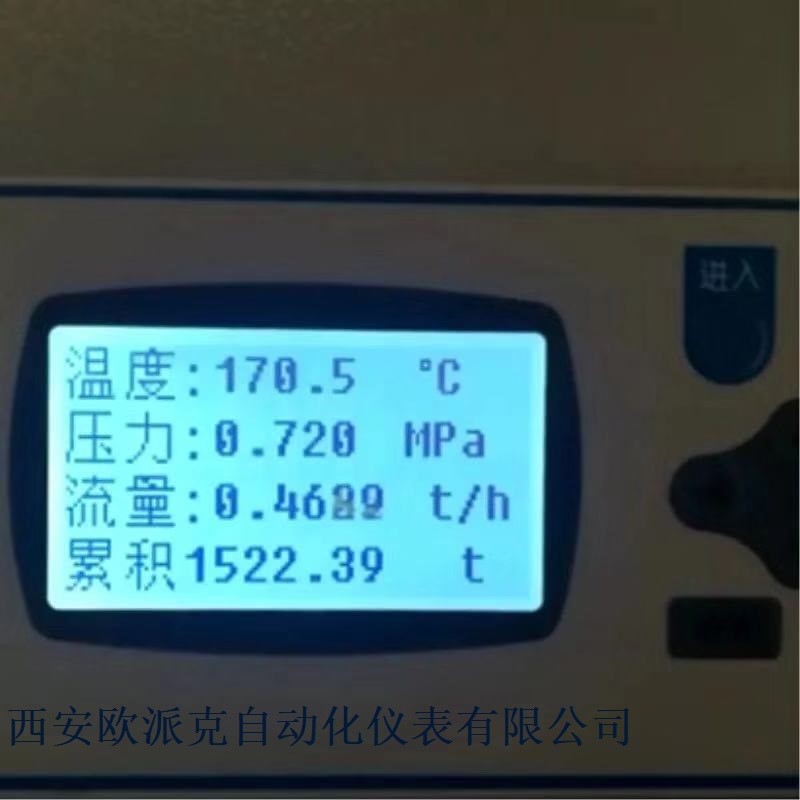

    功能设置:可根据用户要求选配相关仪表:

    实现信号远传,智能化补偿、显示流量或

    质量流量、体积流量等。

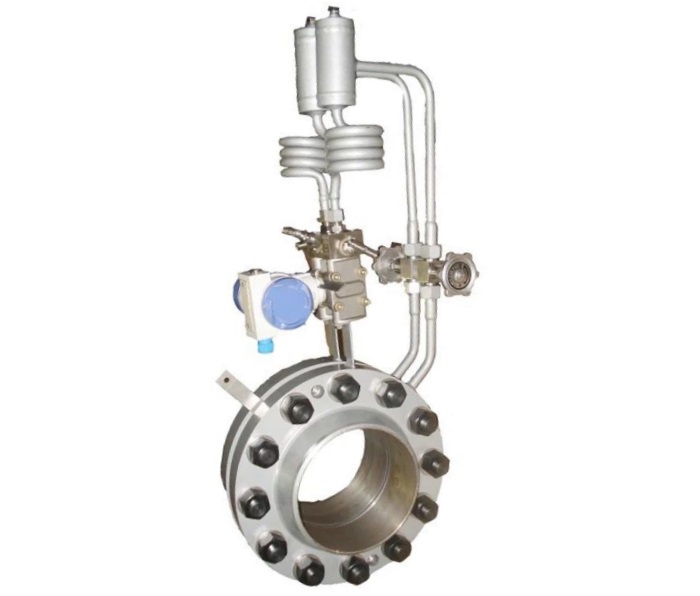

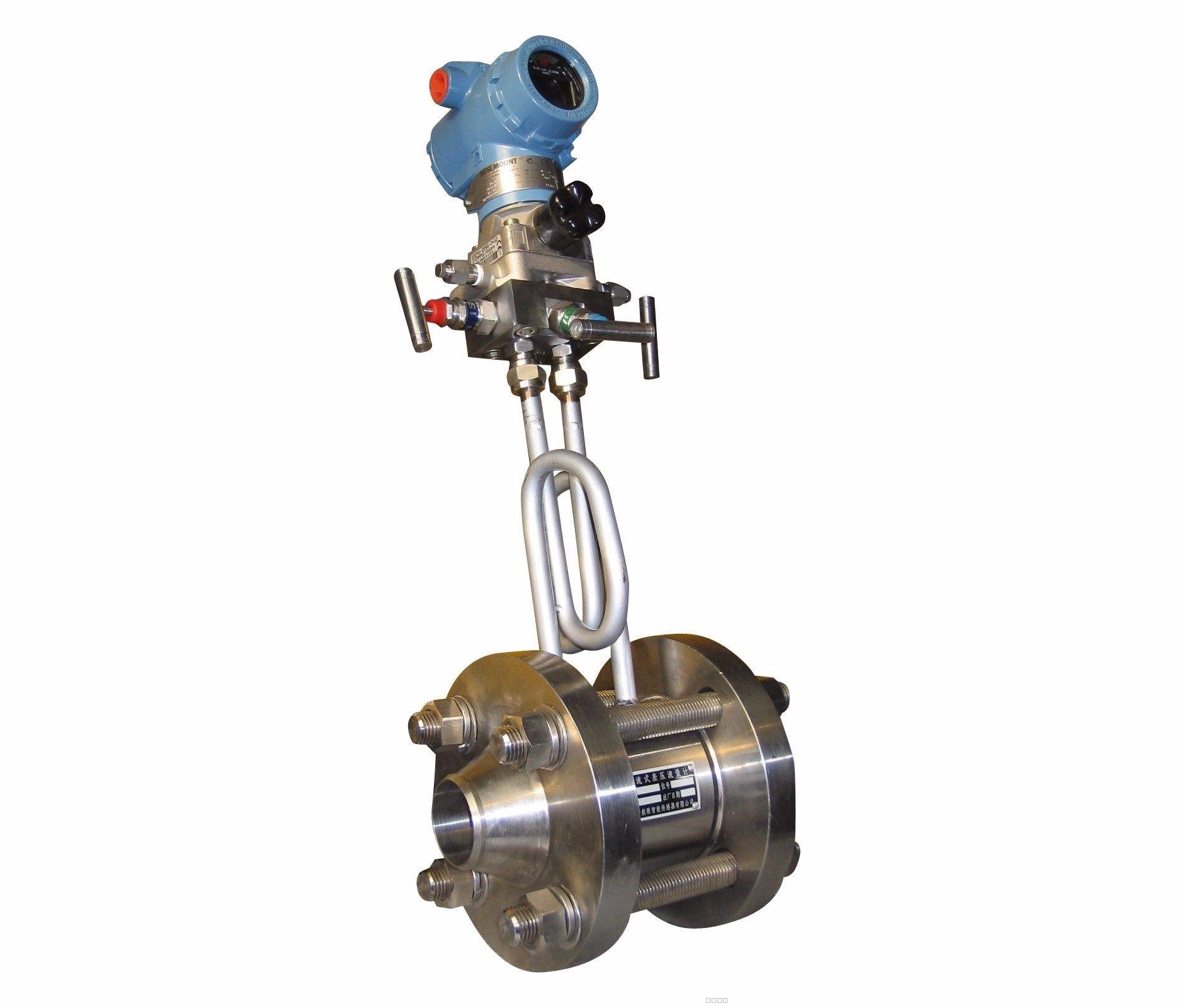

标准孔板

     标准孔板是节流装置中的-种,结构简单,安装方便,适应性最强的- -种流量计,其设计制造和使用均符合国际标准ISO5167或GB/T2624的规定。

     主要特点

     ●结构简单、牢固、安装方便。


     ●不需要实流标定,精度适中。

     ●附件齐全,可以为用户设计计算。

     可以配用智能化差压变送器,实现温度、压力补偿或现场总线通讯方式。

     主要技术参数

     ●取压方式:角接(环室或单独钻孔)取压、法兰取压、径距取压。

     ●公称压力:≤42MPa (≥20MPa时用高压透镜孔板或全焊接式)

     ●公称通径:50~1000mm(标准孔板)或<50mm(整体孔板),>2000(平孔板)

     ● 度(不确定度):+1% 度

     ●适用范围:开孔直径d(mm):d212.5(标准孔板)

     开孔直径比β : 0.1≤β≤0.75

     雷诺数范围ReD: 0.1≤ β≤0.75

     10≥ReD≥5000且ReD≥170β2D ; D以mm表示

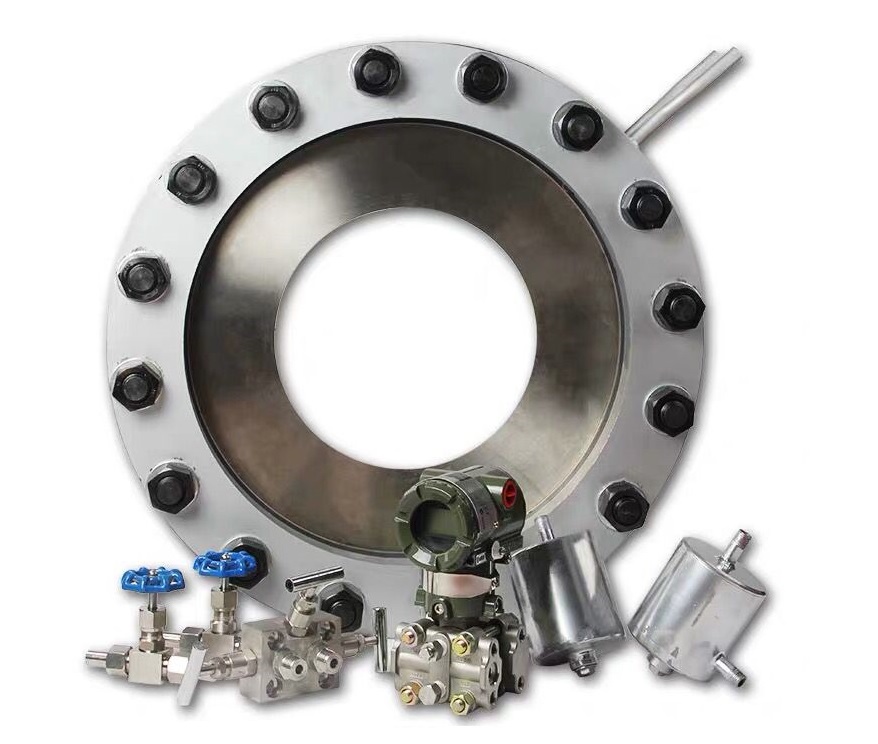

环形孔板

    环形孔板是30年代由美国Howell提出, 60年代由英国NEL对它进行实验,其结构是一块与管道同轴的圆板,圆板由支架支撑,圆板的上下游开有测压孔。

    主要特点

     ●环形孔板不但可以测量- -般流体的流量,还可以用于测量含各种杂质(如尘埃、悬浮、沉淀等)的流体,例如各种煤气热风、烟道气、天然气、冷却循环水。


     ●能测量含有杂质的流体。

     ●所需的前后直管段比较短(前2D、后0.5D) 。

     ●采用夹套保温结构,适用于需要加温或冷却的流体。

     主要技术参数

     ●取压方式:前后端面取压、径距取压

     ●公称压力:≤32MPa (≥20MPa可用焊接式)

     ●公称通径: DN50~DN2200mm

     ● 度(不确定度) : +2.5%,出厂标定精度:+1% .

     ●适用范围:开孔直径比β: 0.5≤β≤0.75

                    雷诺数范围ReD : 10'≥ReD≥5000

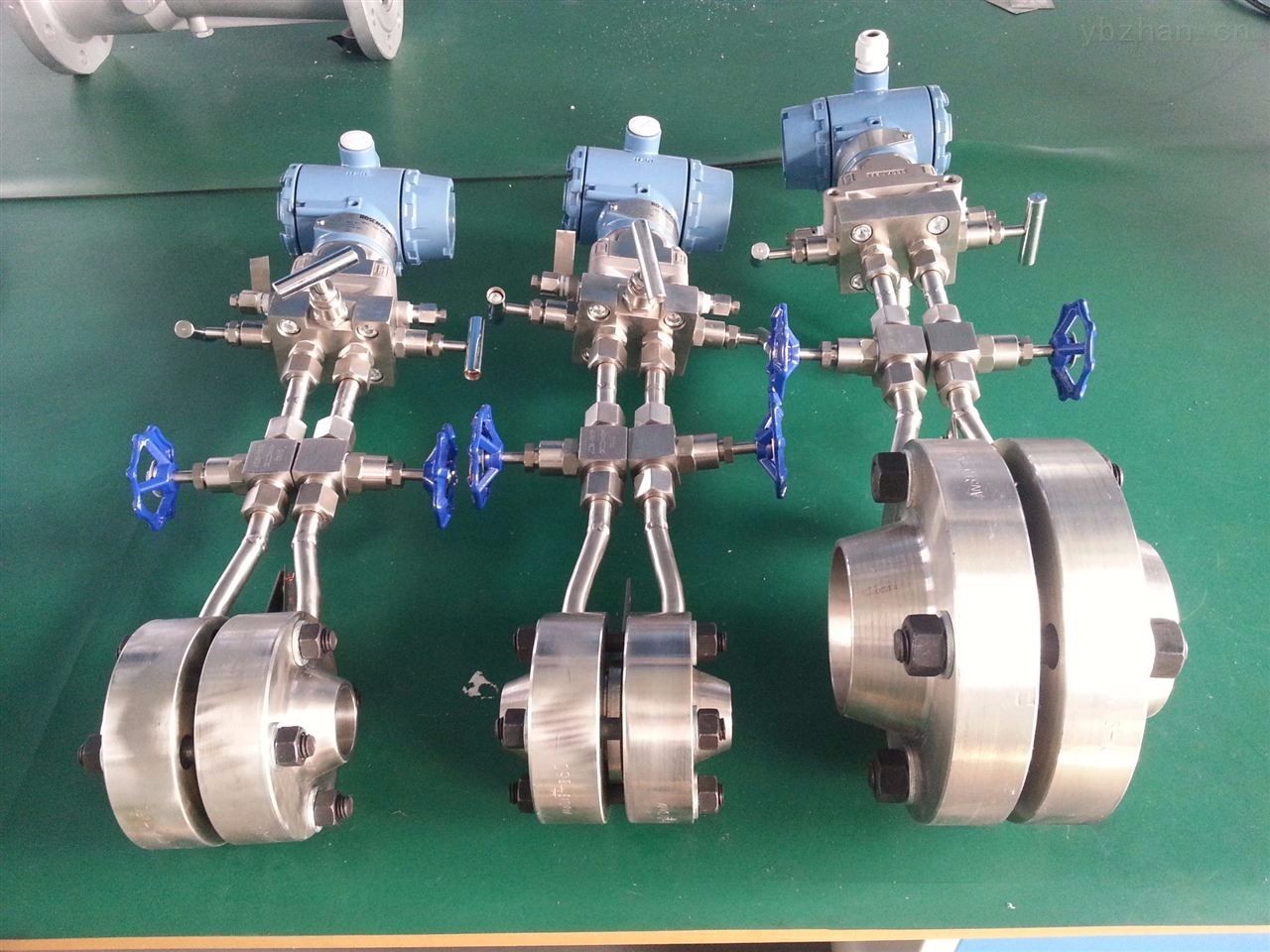

平衡孔板

     平衡孔板又称平衡流量计,是在标准孔板和流动调整器的基础.上研发的一种新型节流式流量传感器。适用于各种扰动下游,以最短的直管段敷设提供高效的性能。它是采用调整器式的孔板结构,可以应用在上游有扰动流场因素的场合。

概述

     ●直管段要求较低,其前后直管段- -般为前3DN后1DN,最小可以小手0.5D。1635751185704176.png

     ●线性度高,长期稳定性好。

     ●减少 压力损失。

     ●耐脏污不易堵塞。

     ●可测量双向流介质。

     主要技术参数

     公称通径: DN50~ DN1000mm(超出此范围可特殊订货)

     公称压力:≤16MPa

     取压方式:角接(直接钻孔或环室)取压、法兰取压

    孔板件安装方式:与标准孔板相同
