五、技术参数
执行标准 | 涡街流量计( JJG1029-2009)、( JB/T 9249-2015 ) |
仪表口径( mm) | 15、20、 25、 32、 40、 50、 65、 80、100、125、 150、 200、 250、 300、 350、 400、450、500、600(350以 上建议用插入式) |
公称压力(MPa) | 1.6MPa、2.5MPa、 4.0MPa、 6.4MPa (其他可订制) |
精度等级 | 士1% |
量程比 | 1:10; 1:15 ; 1:20 ; |
传感器材质 | 304不锈钢、316L不锈钢 |
使用条件 | 介质温度: -40°C~+350°C(压电式) , -40°C~ + 500°C(电容式) 环境温度: -20°C~+85°C 相对湿度: 5%~95% 大气压力: 86KPa~106KPa |
信号输出功能 | 脉冲信号、4~ 20mA信号 |
通讯输出功能 | RS485通讯输出、HART协议等 |
工作电源 | 外电源: 24VDC+15%、纹波≤+5% ,适用于4~ 20mA输出、脉冲输出、RS485 通讯输出等内电源: 1节3.6V锂电池,电池电压在2.4V~3.6V时均可正常工作 |
信号线接口 | 基本型:霍斯曼接头或自带三芯线缆;防爆型:内螺纹M20x1.5,其他可以订制 |
防爆等级 | ExiaIlCT4或ExdIICT4 |
防护等级 | IP65或更高(可订制) |
六、仪表选型
管道式法兰连接涡街流量计流量范围:
仪表口径(mm) | 液体测量范围( m3/h ) | 气体测量范围( m3/h ) | 连接方式 | 耐压等级(MPa) |
DN15 | 0.3-5 | 2.2- 20 | 法兰夹装/法兰连接 | 2.5/1.6 |
DN20 | 0.6-12 | 4-50 | 法兰夹装/法兰连接 | 2.5/1.6 |
DN25 | 1.2-16 | 8.8-70 | 法兰夹装/法兰连接 | 2.5/1.6 |
DN32 | 1.9-19 | 10-150 | 法兰夹装/法兰连接 | 2.5/1.6 |
DN40 | 2.5-40 | 25-250 | 法兰夹装/法兰连接 | 2.5/1.6 |
DN50 | 3.5-38 | 38-380 | 法兰夹装/法兰连接 | 2.5/1.6 |
DN65 | 6.2-65 | 50-800 | 法兰夹装/法兰连接 | 2.5/1.6 |
DN80 | 10-100 | 80-1100 | 法兰夹装/法兰连接 | 2.5/1.6 |
DN100 | 15-150 | 130-1 700 | 法兰夹装/法兰连接 | 2.5/1.6 |
DN125 | 25-250 | 160-1800 | 法兰夹装/法兰连接 | 1.6/1.6. |
DN150 | 40-400 | 300-4000 | 法兰夹装/法兰连接 | 1.6/1.6 |
DN200 | 80-800 | 400- 6000 | 法兰夹装/法兰连接 | 1.6/1.6 |
DN250 | 140-1400 | 800-11000 | 法兰夹装/法兰连接 | 1.6/1.6 |
DN300 | 200- 2000 | 1000-18000 | 法兰夹装/法兰连接 | 1.6/1.6 |
插入式涡街流量计流量范围:
注:表中数据为理论值。液体使用流量范围的测试条件是常温水( t=20°C,p= 1000Kg/m3 )。
七、结构及安装尺寸

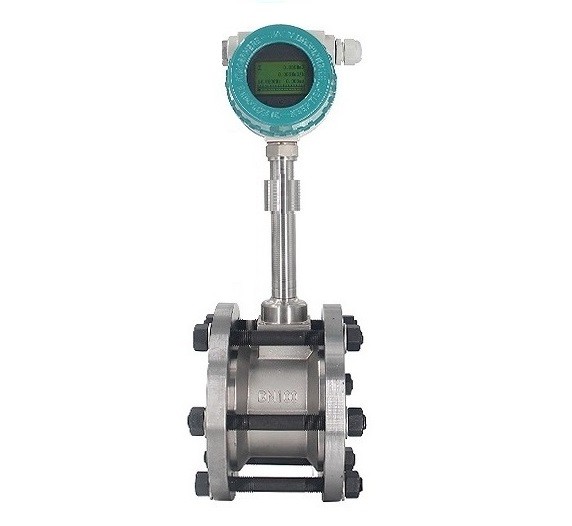

1、法兰夹装涡街流量计外形尺图4和表8
法兰夹装流量计外形标尺寸

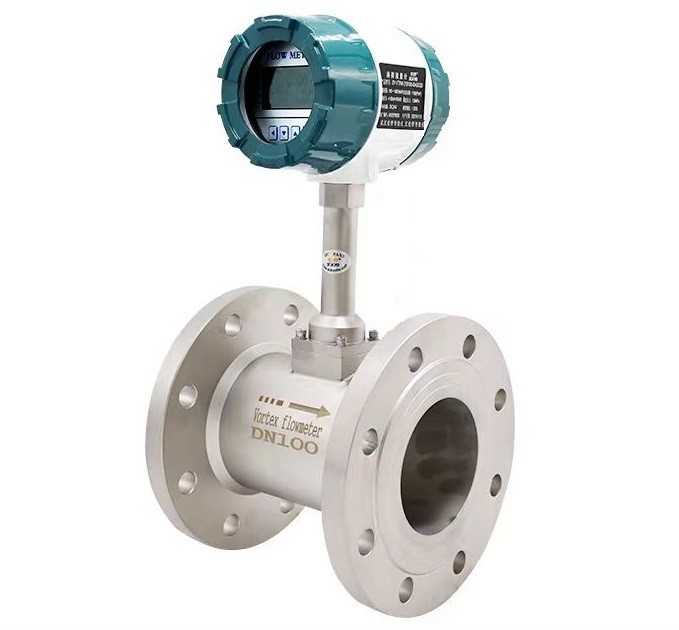

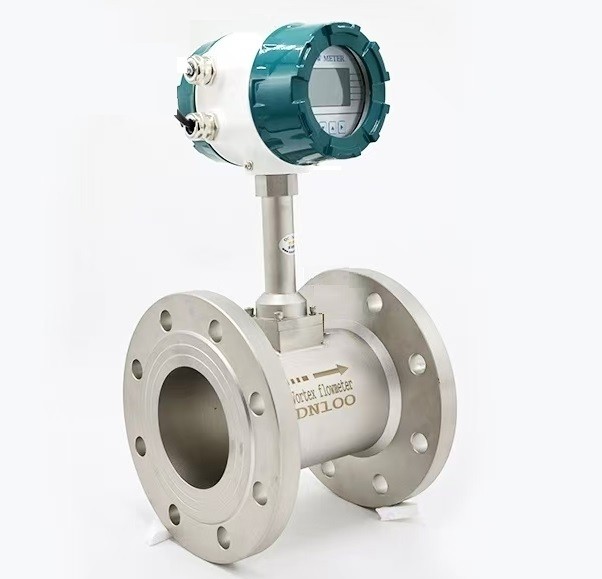

2、法兰连接涡街流量计的主要尺寸见
法兰连接涡街流量计外形表尺寸
流量计与管道的安装形式
涡街流量计的选型,主要确认下面几点参数要求:
1、测量介质。涡街流量计是一种速度式流量计,它利用的卡门涡街的原理,当介质通过漩涡发生体的时候,会在后面形成一个个小漩涡,通过漩涡的个数,就可以换算成介质的流速,继而换算成介质的流量。它的原理,决定了它的测量介质类型,可以是液体,也可以是气体或蒸汽。目前,绝大多数工业场合,比如氮气,压缩空气,蒸汽,导热油等,多是采用的涡街流量计来测量。
2、管道口径。涡街流量计按照安装方式的不同,可以分管道式和插入式安装。对于管道式来说,管道口径和大多数其他流量计一样,小的是DN15,大的话,则是可以到达DN300。如果需要更大的口径的话,可以选择插入式安装,常规口径范围大可以到达DN2000,DN2000以上口径则按照协议供货 。
3、测量精度。涡街流量计的精度也有好几个等级,而且是按照测量介质来分的。管道式的涡街流量计,如果是测液体的话,测量精度可以达到1.0级,测气体的话,精度可以达到1.5级。如果是插入式的涡街流量计,精度可以达到1.5级和2.5级。
4、介质温度。通常来说,分为三个范围,分为常温,中温和高温。温度范围分别是-40~100℃(常温)、100~250℃(中温)、100~380℃(高温)。如果现场介质温度更高的话,比如说一些过热蒸汽,可以用孔板流量计来测量。
5、公称压力。主要是按照安装方式来分,市场上主要需求如下几类,例1.6MPa、2.5MPa、4.0MPa、6.3MPa,插入式安装型(1.6MPa/2.5MPa/4.0MPa)。
6、供电电源。按照目前市场上需求,主要有+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)、3.6V锂电池、双供电。
7、输出信号。按照目前市场上需求,主要有电压频率脉冲输出、两线制4-20mA输出、RS485(标准modbus)输出。另外,有些场合需要HART通讯。
